💡 Ölçü Seçimi: Paslanmaz Çelik 304 Kalite Gözlü Mafsal Cıvata fiyat ve ölçülerini görebilmek için yukarıdan METRİK ve BOY ölçüsü seçiniz.

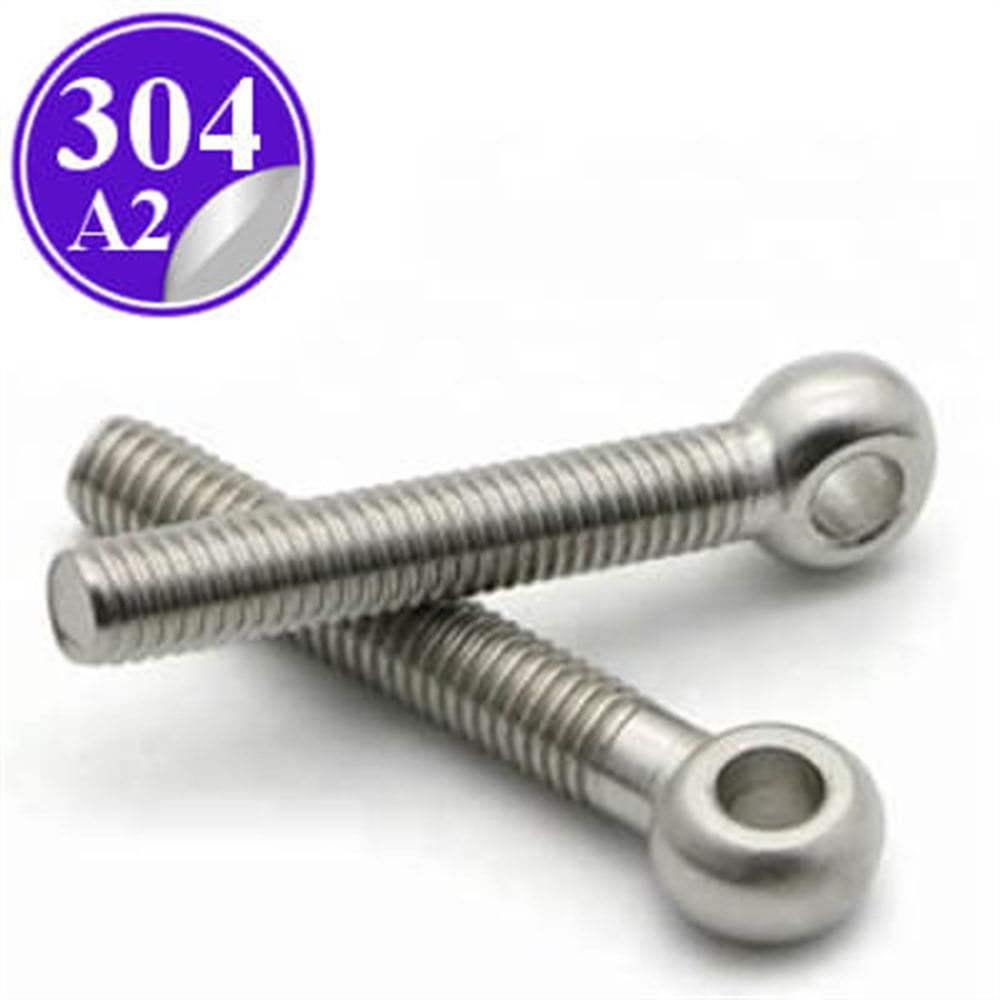

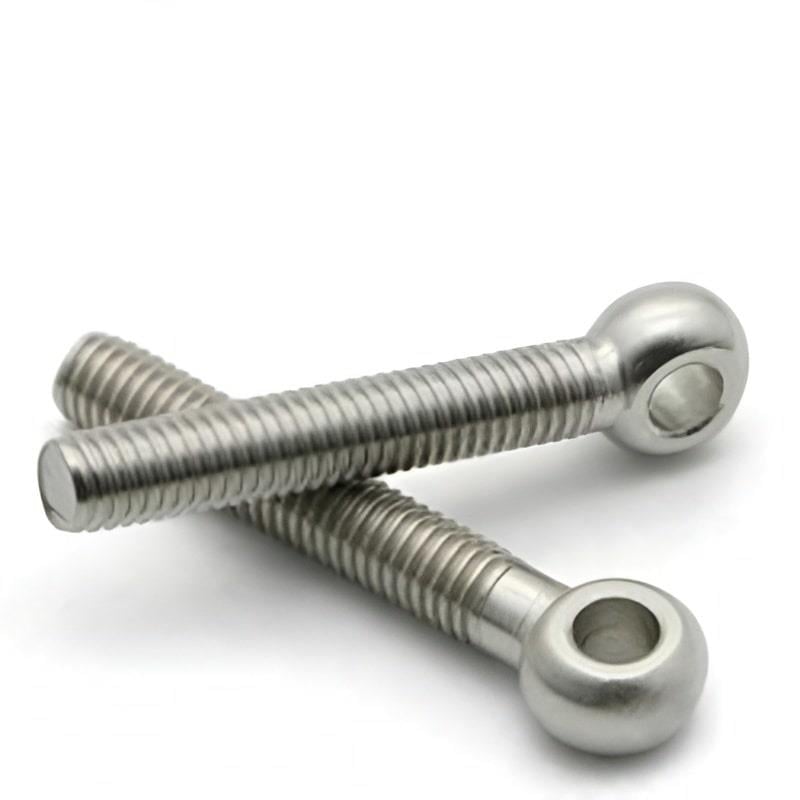

Paslanmaz Çelik 304 Kalite (İnox A2) Gözlü Mafsal Cıvata
Dünya çapında en yaygın kullanılan paslanmaz çelik türü olan 304 kalite (A2) paslanmaz çelikten üretilmiştir. Gıda endüstrisi, iç mekan donanımları, tatlı su uygulamaları, mimari projeler, makine imalatı ve genel endüstriyel alanlarda güvenle kullanabilirsiniz.
Kaynak işlemine elverişli olan 304 kalite ürünleriniz için uygun (308L) elektrot, kaynak teli veya kesme diski gibi aşındırıcı ihtiyaçlarınızı sitemizin Hırdavat kategorisinden tedarik edebilirsiniz.
- ÇOK AL AZ ÖDE: Paslanmaz Cıvata Somun kategorisinde %30'a varan indirimli fiyat avantajı.
- ÜCRETSİZ KARGO: Sepetinizin 3000 TL ve üzerinde olması durumunda Türkiye'nin her noktasına adrese teslim kargo bedava.
- BİLGİLENDİRME: Sitemizde belirtilen ölçüler bilgilendirme maksatlıdır, DIN 444 uluslararası tolerans sınırları içerisinde küçük farklılıklar gösterebilir. Tam paso diş olmaması durumunda yarım paso diş gönderilir.
- SERTİFİKA: Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edebilirsiniz.
Henüz sitemizde yayınlanmayan ürünler ve B2B toptan paslanmaz bağlantı elemanları alımlarınız için lütfen [email protected] adresine e-posta gönderiniz.
🔒 256-Bit SSL
Güvenli Ödeme
📦 Stoktan Kargo
Hızlı Gönderim
🛡️ Uluslararası Norm
Sertifikalı Ürün
🔄 Kolay İade
Koşulsuz Değişim
| PASLANMAZ ÇELİK (İNOX) 304 KALİTE (A2) GÖZLÜ MAFSAL CIVATASI TEMEL TERİMLERİ |
| KALİTE SINIFI (EŞDEĞERLER) |
- A2-70 (A2=304 Kalite cıvata grubu ürünlerin ISO 3506-1 kalite kodu - 70= Sertlik değeri)
- AISI 304 (Amerikan Normu) ASTM A276 / A193 Uyumlu
- EN 1.4301 (Avrupa Normu)
- 06Cr19Ni10 / 0Cr18Ni9 (Çin Normu)
- 08Kh18N10 (Rusya Normu)
|
| BOYUTSAL STANDART |
|
| KULLANIM SICAKLIK ARALIĞI |
-196°C ile +300°C arası (Yük kısıtlaması olmaksızın) |
| GTİP KODU |
7318.15.52.00.00 |
Kaynak: ISO 3506-1 (Mekanik Sınıflandırma), WCO Armonize Sistem & İGTC (Resmî Gazete)[cite: 1].
💡 Boyutsal Bilgisi: DIN 444 Form B standart ölçülerine ve uluslararası ISO 888 mühendislik normlarına göre hazırlanmıştır.
| DIN 444 GÖZLÜ (MAFSAL) CIVATA ÖLÇÜLERİ (mm) |
| Metrik Ölçü (d1) |
Diş Adımı (Hatve) |
Göz Dış Çapı |
Göz İç Çapı |
Diş Boyu (b)*
(Boy ≤ 125) |
Diş Boyu (b)*
(125 < Boy ≤ 200) |
Diş Boyu (b)*
(Boy > 200) |
Kafa Kalınlığı |
| M5 |
0.80 |
12.00 |
5.00 |
16.00 |
22.00 |
35.00 |
6.00 |
| M6 |
1.00 |
14.00 |
6.00 |
18.00 |
24.00 |
37.00 |
7.00 |
| M8 |
1.25 |
18.00 |
8.00 |
22.00 |
28.00 |
41.00 |
9.00 |
| M10 |
1.50 |
20.00 |
10.00 |
26.00 |
32.00 |
45.00 |
12.00 |
| M12 |
1.75 |
25.00 |
12.00 |
30.00 |
36.00 |
49.00 |
14.00 |
| M16 |
2.00 |
32.00 |
16.00 |
38.00 |
44.00 |
57.00 |
17.00 |
| M20 |
2.50 |
40.00 |
18.00 |
46.00 |
52.00 |
65.00 |
22.00 |
| M24 |
3.00 |
45.00 |
22.00 |
54.00 |
60.00 |
73.00 |
25.00 |
| M27 |
3.00 |
50.00 |
24.00 |
60.00 |
66.00 |
79.00 |
27.00 |
| M30 |
3.50 |
55.00 |
27.00 |
66.00 |
72.00 |
85.00 |
30.00 |
| M33 |
3.50 |
60.00 |
30.00 |
72.00 |
78.00 |
91.00 |
34.00 |
| M36 |
4.00 |
65.00 |
32.00 |
78.00 |
84.00 |
97.00 |
38.00 |
| M39 |
4.00 |
70.00 |
35.00 |
84.00 |
90.00 |
103.00 |
41.00 |
Kaynak: Deutsches Institut für Normung, DIN 444 Form B.
* Diş boyu (b), cıvatanın gövde (sap) uzunluğuna göre hesaplanmıştır.
- Toplam boyu 125 mm ve altı olan cıvatalarda formül: b = Metrik çap * 2 + 6mm
- Toplam boyu 125 mm'den büyük, 200 mm'ye kadar olan cıvatalarda formül: b = Metrik çap * 2 + 12mm
- Toplam boyu 200 mm'den büyük olan cıvatalarda formül: b = Metrik çap * 2 + 25mm
(Not: Cıvata toplam boyu, standart formülün verdiği diş boyundan kısaysa, cıvata gövdesi tam dişli olarak üretilir. Nominal göz içi çap toleransları H9 sınıfıdır.)
💡 EMNİYET FAKTÖRÜ (SAFETY FACTOR) NOTU:
Aşağıdaki "Çekme Mukavemeti" hesaplamaları sektörel pratiklik açısından nominal kopma sınırının 3 ve 5 katı güvenlik payına bölünmesiyle oluşturulmuştur. Ancak; yapısal çökme hesaplamaları "Kopma (Tensile)" noktasına göre değil, malzemenin sakız gibi uzayıp formunu kaybettiği "Akma (Yield)" noktasına göre yapılmalıdır. Güvenlik ağınızı belirlerken cıvatanın koptuğu anı değil, sündüğü anı (Akma Sınırı sütununu) referans almanız akademik olarak daha doğru bir tasarım olacaktır.
| A2-70 CIVATA MALZEMESİ ÇEKME MUKAVEMETİ (Genel Referans — Gözlü Cıvata Kaldırma Yükü DEĞİLDİR) |
| Ölçü |
Statik Güvenli Yük Sınırı
(Kopma Bazlı SF=3.0) |
Dinamik Güvenli Yük Sınırı
(Kopma Bazlı SF=5.0) |
Akma Sınırı (Rp 0.2)
(Sünme Başlangıcı) |
Kopma Sınırı (Rm)
(Nihai Ayrılma) |
| M3 |
120 Kg |
72 Kg |
231 Kg |
359 Kg |
| M4 |
209 Kg |
125 Kg |
403 Kg |
627 Kg |
| M5 |
338 Kg |
203 Kg |
652 Kg |
1014 Kg |
| M6 |
478 Kg |
287 Kg |
922 Kg |
1435 Kg |
| M8 |
871 Kg |
522 Kg |
1679 Kg |
2612 Kg |
| M10 |
1380 Kg |
828 Kg |
2661 Kg |
4140 Kg |
| M12 |
2006 Kg |
1203 Kg |
3868 Kg |
6017 Kg |
| M16 |
3736 Kg |
2241 Kg |
7204 Kg |
11207 Kg |
| M20 |
5829 Kg |
3498 Kg |
11242 Kg |
17488 Kg |
| M24 |
8399 Kg |
5039 Kg |
16200 Kg |
25197 Kg |
Bu tablo yalnızca A2-70 cıvata malzemesinin diş kesitine göre çekme mukavemetini gösterir; mafsal/gözlü cıvatanın halka bölgesindeki gerçek kopma kapasitesini yansıtmaz. Eksenel (0°) referanslar için aşağıdaki WLL tablosunu kullanınız.
| KİMYASAL DAYANIM ÖRNEKLERİ |
| Kimyasal Türü |
AISI 304 Dayanımı |
Gündelik Örnekler |
| Asetik Asit |
Mükemmel ★★★★★ |
Sirke |
| Sitrik Asit |
Mükemmel ★★★★★ |
Limon suyu, gıda koruyucuları |
| Sodyum Klorür |
Sınırlı / Orta ★★ |
Sofra tuzu, deniz suyu (Sürekli temas için 316 önerilir) |
| Laktik Asit |
Mükemmel ★★★★★ |
Yoğurt, ayran, ekşimiş süt |
| Sodyum Hidroksit |
Mükemmel ★★★★★ |
Lavabo açıcılar, katı sabunlar |
| Fosforik Asit |
İyi (Oda Sıc.) ★★★ |
Kolalı içecekler, pas sökücü |
| Amonyak |
Mükemmel ★★★★★ |
Cam silme suyu, saç boyaları |
| Etil Alkol |
Mükemmel ★★★★★ |
Kolonya, el dezenfektanları |
| Aseton |
Mükemmel ★★★★★ |
Oje çıkarıcılar |
| Tartarik Asit |
Mükemmel ★★★★★ |
Kabartma tozu, şarap |
| Nitrik Asit |
Çok İyi ★★★★ |
Tarım gübreleri, kezzap |
| Formik Asit |
İyi ★★★ |
Kireç sökücü sıvılar |
| Oksalik Asit |
Sınırlı / Orta ★★ |
Ahşap beyazlatıcılar |
| Magnezyum Sülfat |
Mükemmel ★★★★★ |
Banyo tuzları |
| Potasyum Hidroksit |
Mükemmel ★★★★★ |
Arap sabunu, piller |
| Metanol |
Mükemmel ★★★★★ |
Antifriz, oto cam suları |
| Benzen |
Mükemmel ★★★★★ |
Benzin |
| Sülfürik Asit |
Sınırlı ★★ |
Akü asidi |
| Sodyum Hipoklorit |
Zayıf ★ |
Çamaşır suyu |
| Hidroklorik Asit |
Çok Zayıf |
Tuz ruhu |
Kaynak: ASM International (Korozyon Dayanım Normları ve Metalürji El Kitabı).
Kimyasal dayanım; konsantrasyon, sıcaklık ve temas süresine göre değişir. Kritik uygulamalar için malzeme mühendisine danışılması önerilir.
| MEKANİK ÖZELLİKLER |
| Malzeme Sertliği |
200 - 300 HV (90 - 100 HRB) |
| Akma Sınırı (Nominal) |
450 MPa (~1 cm² için 4588 Kg) |
| Kopma Mukavemeti |
700 MPa (~1 cm² için 7138 Kg) |
| Uzama (A2-70) |
Minimum 0.4d (Örn: M10 ölçüsü kopmadan önce en az 4 mm esnemelidir) |
| Çalışma Sıcaklığı (Yüklü) |
Maks. 300 °C (Sonrası sünme başlar) |
| Azami Sıcaklık (Yüksüz) |
850 °C (Sürekli) / 870 °C (Kesintili) |
| Erime Sıcaklığı |
1400 - 1450 °C |
Kaynak: ISO 3506-1 (Mekanik Özellikler).
| KİMYASAL BİLEŞENLER |
| Krom (Cr) |
%18.00 - 20.00 |
| Nikel (Ni) |
%8.00 - 10.50 |
| Manganez (Mn) |
Maksimum %2.00 |
| Karbon (C) |
Maksimum %0.08 |
| Silisyum (Si) |
Maksimum %1.00 |
| Kükürt (S) |
Maksimum %0.030 |
| Fosfor (P) |
Maksimum %0.045 |
Kaynak: ASTM A276 / EN 10088-3 (Kimyasal Kompozisyon Sınırları).
| ÖZET VE KULLANIM ALANLARI |
| Paslanmaz Çelik 304 Kalite (A2), dayanıklılığı, mükemmel işlenebilirliği ve maliyet avantajı ile dünya piyasasında en çok üretilen paslanmaz türüdür. İçeriğinde Molibden (Mo) barındırmadığı için klorlu veya yoğun tuzlu (deniz) ortamlara uygun değildir; ancak tatlı su, gıda teması ve hava şartlarına karşı korozyon direnci son derece yüksektir. |
| KULLANIM ALANLARI |
- Endüstriyel mutfak ekipmanları ve gıda üretim hatları
- İlaç, kozmetik ve medikal cihaz üretim tesisleri
- Mimari dekorasyon, korkuluk ve havuz ekipmanları bağlantıları
- Kimya sanayisinde hafif-orta asidik ortam bağlantı elemanları
- Otomotiv şaseleri ve egzoz dış bağlantı aparatları
|
| SERTİFİKASYON |
Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edilebilir; Kutu bazlı olarak alınmayan açık ürünler ve satışı yapılmamış ürünler için kesinlikle sertifikasyon yapılmamaktadır |
📚 Veri Kaynakları ve Akademik Referanslar
Sayfamızda sunulan teknik ölçüler, yük limitleri ve kimyasal dayanım verileri aşağıdaki uluslararası standartlara ve literatüre dayanmaktadır:
- DIN 444 Boyutsal Veriler: Deutsches Institut für Normung (DIN). DIN 444 Eye bolts. (Gözlü mafsal cıvataları için uluslararası mühendislik boyutsal normu).
- Mekanik Özellikler ve Yük Kapasiteleri: International Organization for Standardization (ISO). ISO 3506-1, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners - Part 1.
- Kimyasal Dayanım ve Malzeme Davranışı: Davis, J. R. (Ed.). (1994). ASM Specialty Handbook: Stainless Steels. ASM International. (AISI 304 / EN 1.4301 endüstriyel korozyon direnci rehberi).
