💡 Ölçü Seçimi: Paslanmaz Çelik (Inox) Bombe Başlı Pullu İmbus Cıvata fiyat ve ölçülerini görebilmek için yukarıdan METRİK ve BOY ölçüsü seçiniz.

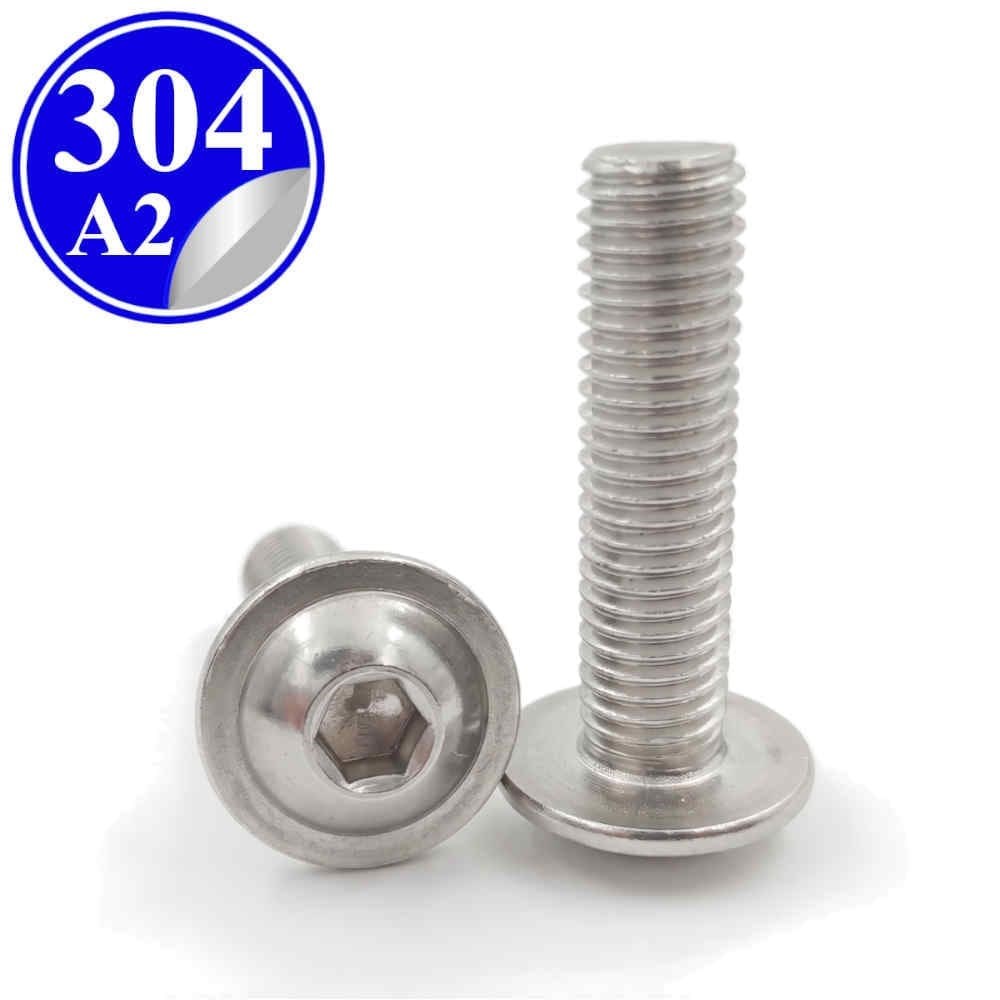

Paslanmaz Çelik (İnox) 304 Kalite (A2-70) Bombe (Mercimek) Başlı Pullu İmbus Cıvata
Tatlı suya, neme ve gıda maddelerine karşı yüksek korozyon direncine sahip 304 kalite (A2-70) paslanmaz çelikten üretilmiştir. Kendinden entegre geniş pul (flanş) tabanı sayesinde ek rondela/pul kullanımına gerek duymadan geniş temas yüzeyi ve estetik bir görünüm sağlar. Dekorasyon, otomotiv trim, mobilya, sac kaporta montajları ve gıda tesislerinde güvenle kullanabilirsiniz.
Kaynak işlemine oldukça elverişli olan Paslanmaz 304 kalite ürünleriniz için uygun elektrot ve kaynak teli gereksinimlerinizi ya da kesme diski, çapak alma diski aşındırıcıları ile paslanmaz boyası ve yüzey temizleyici ürünlerini sitemizin Hırdavat kategorisinden tedarik edebilirsiniz.
Diğer krom cıvata çeşitleri ve somun, rondela (pul), gijon (tij), vida, perçin, setskur, segman çeşitlerimize Cıvata Somun sayfamızdan ulaşabilirsiniz.
- ÇOK AL AZ ÖDE: Paslanmaz Cıvata Somun kategorisinde yer alan ürünlerde %30'a varan indirimli fiyat avantajı.
- ÜCRETSİZ KARGO: Sepetinizin 3000 TL ve üzerinde olması durumunda Türkiye'nin her noktasına adrese teslim kargo bedava.
- BİLGİLENDİRME: 304 Kalite paslanmaz çelikten üretilen krom A2 pullu imbus cıvatalar (DIN 7380-2), standart olarak tam boy diş (tam paso) üretilmektedir. Belirtilen ölçüler bilgilendirme maksatlıdır.
- SERTİFİKA: Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edebilirsiniz.
Sitemizde henüz yer almayan ürünler ve B2B toptan paslanmaz bağlantı elemanları alımlarınız için lütfen [email protected] adresine e-posta gönderiniz.
🔒 256-Bit SSL
Güvenli Ödeme
📦 Stoktan Kargo
Hızlı Gönderim
🛡️ Uluslararası Norm
Sertifikalı Ürün
🔄 Kolay İade
Koşulsuz Değişim
| PASLANMAZ ÇELİK (İNOX) 304 KALİTE (A2) BOMBE (MERCİMEK) BAŞLI PULLU İMBUS CIVATA TEMEL TERİMLERİ |
| KALİTE SINIFI (EŞDEĞERLER) |
- A2-70 (A2=304 Kalite cıvata grubu ISO 3506-1 normu - 70= Asgari 700 MPa Çekme Mukavemeti)
- AISI 304 (Amerikan Normu) ASTM A276 / A240 Uyumlu
- EN 1.4301 (Avrupa Normu)
- 06Cr19Ni10 / 0Cr18Ni9 (Çin Normu)
- 08Kh18N10 (Rusya Normu)
|
| BOYUTSAL STANDART |
- DIN 7380-2 / ISO 7380-2 (Flanşlı / Pullu Alyan Soket Başlı Cıvata)
|
| KULLANIM SICAKLIK ARALIĞI |
-196°C ile +300°C arası (Yük kısıtlaması olmaksızın) |
| GTİP KODU |
7318.15.62.00.00 |
Kaynak: ISO 3506-1 (Mekanik Sınıflandırma), T.C. Ticaret Bakanlığı Resmî Gazete (İGTC Fasıl 73 Sınıflandırma Cetveli).
💡 Önemli Boyutsal Bilgi: Bombe / Mercimek ve Flanşlı (Pullu) başlı cıvatalarda boy ölçüsüne (L) kafa yüksekliği DAHİL DEĞİLDİR; boy ölçümü kafa altından uç noktaya kadar yapılır.

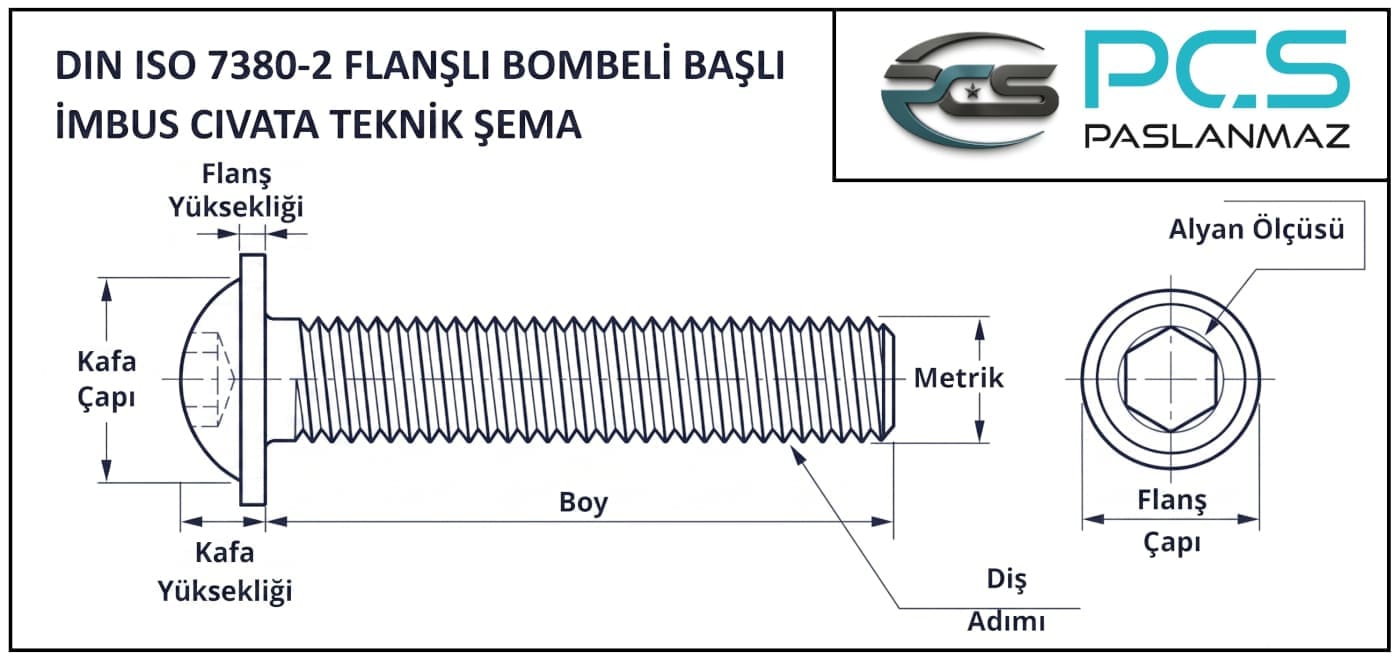

| DIN 7380-2 PULLU (FLANŞLI) MERCİMEK BAŞLI İMBUS CİVATA ÖLÇÜLERİ (mm) |
| Metrik Ölçü (d) |
Diş Adımı (Hatve - P) |
Alyan Ölçüsü (s) |
Mercimek Baş Çapı (dk Max) |
Pul / Flanş Çapı (dc Max) |
Kafa Yüksekliği (k Max) |
| M3 |
0.50 |
2.0 |
5.70 |
6.90 |
1.65 |
| M4 |
0.70 |
2.5 |
7.60 |
9.40 |
2.20 |
| M5 |
0.80 |
3.0 |
9.50 |
11.80 |
2.75 |
| M6 |
1.00 |
4.0 |
10.50 |
13.60 |
3.30 |
| M8 |
1.25 |
5.0 |
14.00 |
17.80 |
4.40 |
| M10 |
1.50 |
6.0 |
17.50 |
21.90 |
5.50 |
| M12 |
1.75 |
8.0 |
21.00 |
26.00 |
6.60 |
| M16 |
2.00 |
10.0 |
28.00 |
34.00 |
8.80 |
| ⚠️ ÖNEMLİ TEKNİK BİLGİ: DIN 7380-2 (ISO 7380-2) standardı teknik olarak maksimum M16 çapını kapsar. Aşağıdaki M20 ve M24 değerleri piyasadaki ticari üretimlerin standartlaşmış uzantılarıdır (Özel İmalat). |
| M20 |
2.50 |
12.0 |
35.00 |
43.00 |
10.50 |
| M24 |
3.00 |
14.0 |
43.00 |
52.00 |
13.00 |
Kaynak: Deutsches Institut für Normung, DIN EN ISO 7380-2 (Button head screws with collar).
💡 EMNİYET FAKTÖRÜ (SAFETY FACTOR) VE MUKAVEMET NOTU:
Aşağıdaki tabloda yer alan "Statik Güvenli Yük", nominal kopma sınırının 3 katı (SF=3) güvenlik payı ile hesaplanmıştır. "Dinamik Güvenli Yük" ise motorlu, titreşimli ve denizcilik uygulamaları için zorunlu olan 5 katı (SF=5) güvenlik payı baz alınarak sınırlandırılmıştır. ISO 3506-1 gereğince sığ alyan yuvasına sahip bombe cıvataların baş birleşim yerinde gerilim yığılması olabileceğinden tasarımlarınızda bu sınırları aşmayınız.
| DIN 7380-2 A2-70 BOMBE BAŞLI PULLU İMBUS CİVATA YÜK ANALİZİ |
| Ölçü |
Statik Güvenli Yük Sınırı
(Sabit Yükler) |
Dinamik Güvenli Yük Sınırı
(Titreşimli Yükler) |
Akma Sınırı (Rp 0.2)
(Kalıcı Deformasyon Başlangıcı) |
Kopma Sınırı (Rm)
(Gevrek/Nihai Ayrılma) |
| M3 |
120 Kg |
72 Kg |
231 Kg |
359 Kg |
| M4 |
209 Kg |
125 Kg |
403 Kg |
627 Kg |
| M5 |
338 Kg |
203 Kg |
652 Kg |
1014 Kg |
| M6 |
478 Kg |
287 Kg |
922 Kg |
1435 Kg |
| M8 |
871 Kg |
523 Kg |
1679 Kg |
2613 Kg |
| M10 |
1380 Kg |
828 Kg |
2661 Kg |
4140 Kg |
| M12 |
2006 Kg |
1203 Kg |
3868 Kg |
6017 Kg |
| M16 |
3736 Kg |
2241 Kg |
7204 Kg |
11207 Kg |
| M20 |
5829 Kg |
3498 Kg |
11242 Kg |
17488 Kg |
| M24 |
8399 Kg |
5039 Kg |
16200 Kg |
25197 Kg |
Kaynak: ISO 3506-1 (Mekanik Mukavemet Formülleri) ve VDI 2230 Mühendislik Yönergeleri (Güvenlik Katsayısı).
| KİMYASAL DAYANIM ÖRNEKLERİ |
| Kimyasal Türü |
AISI 304 Dayanımı |
Gündelik Örnekler |
| Asetik Asit |
Mükemmel ★★★★★ |
Sirke |
| Sitrik Asit |
Mükemmel ★★★★★ |
Limon suyu, gıda koruyucuları |
| Sodyum Klorür |
Sınırlı / Orta ★★ |
Sofra tuzu, deniz suyu (Sürekli temas için 316 önerilir) |
| Laktik Asit |
Mükemmel ★★★★★ |
Yoğurt, ayran, ekşimiş süt |
| Sodyum Hidroksit |
Mükemmel ★★★★★ |
Lavabo açıcılar, katı sabunlar |
| Fosforik Asit |
İyi (Oda Sıc.) ★★★ |
Kolalı içecekler, pas sökücü |
| Amonyak |
Mükemmel ★★★★★ |
Cam silme suyu, saç boyaları |
| Etil Alkol |
Mükemmel ★★★★★ |
Kolonya, el dezenfektanları |
| Aseton |
Mükemmel ★★★★★ |
Oje çıkarıcılar |
| Tartarik Asit |
Mükemmel ★★★★★ |
Kabartma tozu, şarap |
| Nitrik Asit |
Çok İyi ★★★★ |
Tarım gübreleri, kezzap |
| Formik Asit |
İyi ★★★ |
Kireç sökücü sıvılar |
| Oksalik Asit |
Sınırlı / Orta ★★ |
Ahşap beyazlatıcılar |
| Magnezyum Sülfat |
Mükemmel ★★★★★ |
Banyo tuzları |
| Potasyum Hidroksit |
Mükemmel ★★★★★ |
Arap sabunu, piller |
| Metanol |
Mükemmel ★★★★★ |
Antifriz, oto cam suları |
| Benzen |
Mükemmel ★★★★★ |
Benzin |
| Sülfürik Asit |
Sınırlı ★★ |
Akü asidi |
| Sodyum Hipoklorit |
Zayıf ★ |
Çamaşır suyu |
| Hidroklorik Asit |
Çok Zayıf |
Tuz ruhu |
Kaynak: ASM International (Korozyon Dayanım Normları ve Metalürji El Kitabı).
| MEKANİK ÖZELLİKLER |
| Malzeme Sertliği |
200 - 300 HV (90 - 100 HRB) |
| Akma Sınırı (Rp 0.2) |
450 MPa (~1 cm² için 4588 Kg) |
| Kopma Mukavemeti (Rm) |
700 MPa (~1 cm² için 7138 Kg) |
| Uzama (A2-70) |
Minimum 0.4d (Örn: M10 için kopmadan önce min. 4 mm esneme) |
| Çalışma Sıcaklığı (Yüklü) |
Maks. 300 °C (Sonrası sünme başlar) |
| Azami Sıcaklık (Yüksüz) |
850 °C (Sürekli) / 870 °C (Kesintili) |
| Erime Sıcaklığı |
1400 - 1450 °C |
Kaynak: ISO 3506-1 (Mekanik Özellikler).
| KİMYASAL BİLEŞENLER |
| Krom (Cr) |
%17.50 - 19.50 |
| Nikel (Ni) |
%8.00 - 10.50 |
| Manganez (Mn) |
Maksimum %2.00 |
| Karbon (C) |
Maksimum %0.07 |
| Silisyum (Si) |
Maksimum %1.00 |
| Kükürt (S) |
Maksimum %0.030 |
| Fosfor (P) |
Maksimum %0.045 |
Kaynak: ASTM A276 / EN 10088-3 (Kimyasal Kompozisyon Sınırları).
| ÖZET VE KULLANIM ALANLARI |
| Paslanmaz Çelik 304 Kalite (A2-70), dayanıklılığı, mükemmel işlenebilirliği ve maliyet avantajı ile dünya piyasasında en çok üretilen paslanmaz türüdür. Entegre flanşlı kafa tasarımı sayesinde sıkma kuvvetini geniş bir alana yayar ve rondela ihtiyacını ortadan kaldırır. İçeriğinde Molibden (Mo) barındırmadığı için klorlu veya yoğun tuzlu (deniz) ortamlara uygun değildir; ancak tatlı su, gıda teması ve hava şartlarına karşı korozyon direnci son derece yüksektir. |
| KULLANIM ALANLARI |
- Endüstriyel mutfak ekipmanları ve gıda üretim hatları
- İlaç, kozmetik ve medikal cihaz üretim tesisleri
- Mimari dekorasyon, sac kaplamalar, korkuluk ve panel bağlantıları
- Elektronik, elektrik panoları ve makine muhafaza kapakları
- Otomotiv şaseleri ve aksam bağlantı aparatları
|
| SERTİFİKASYON |
Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edilebilir. Kutu bazlı olarak alınmayan açık ürünler ve satışı yapılmamış ürünler için kesinlikle sertifikasyon yapılmamaktadır. |
📚 Veri Kaynakları ve Akademik Referanslar
Sayfamızda sunulan teknik ölçüler, yük limitleri ve kimyasal dayanım verileri aşağıdaki uluslararası standartlara ve resmi mevzuata dayanmaktadır:
- DIN 7380-2 / ISO 7380-2 Boyutsal Veriler: Deutsches Institut für Normung (DIN). DIN 7380-2 Hexagon socket button head screws with collar. (Flanşlı mercimek/bombe başlı alyan imbus cıvatalar için uluslararası mühendislik boyutsal normu).
- Mekanik Özellikler ve Yük Kapasiteleri: International Organization for Standardization (ISO). (2020). ISO 3506-1:2020, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners - Part 1: Bolts, screws and studs.
- Kimyasal Dayanım ve Malzeme Davranışı: Davis, J. R. (Ed.). (1994). ASM Specialty Handbook: Stainless Steels. ASM International. (AISI 304 / EN 1.4301 / EN 10088-3 endüstriyel korozyon direnci rehberi).
- Gümrük ve Tarife Mevzuatı: T.C. Ticaret Bakanlığı & T.C. Resmî Gazete. (30 Aralık 2024). İstatistik Pozisyonlarına Bölünmüş Türk Gümrük Tarife Cetveli (Karar Sayısı: 9376), Fasıl 7318.15.62.00.00.
