💡 Ölçü Seçimi: Paslanmaz Çelik (Inox) Havşa Başlı İmbus Cıvata fiyat ve ölçülerini görebilmek için yukarıdan METRİK ve BOY ölçüsü seçiniz.

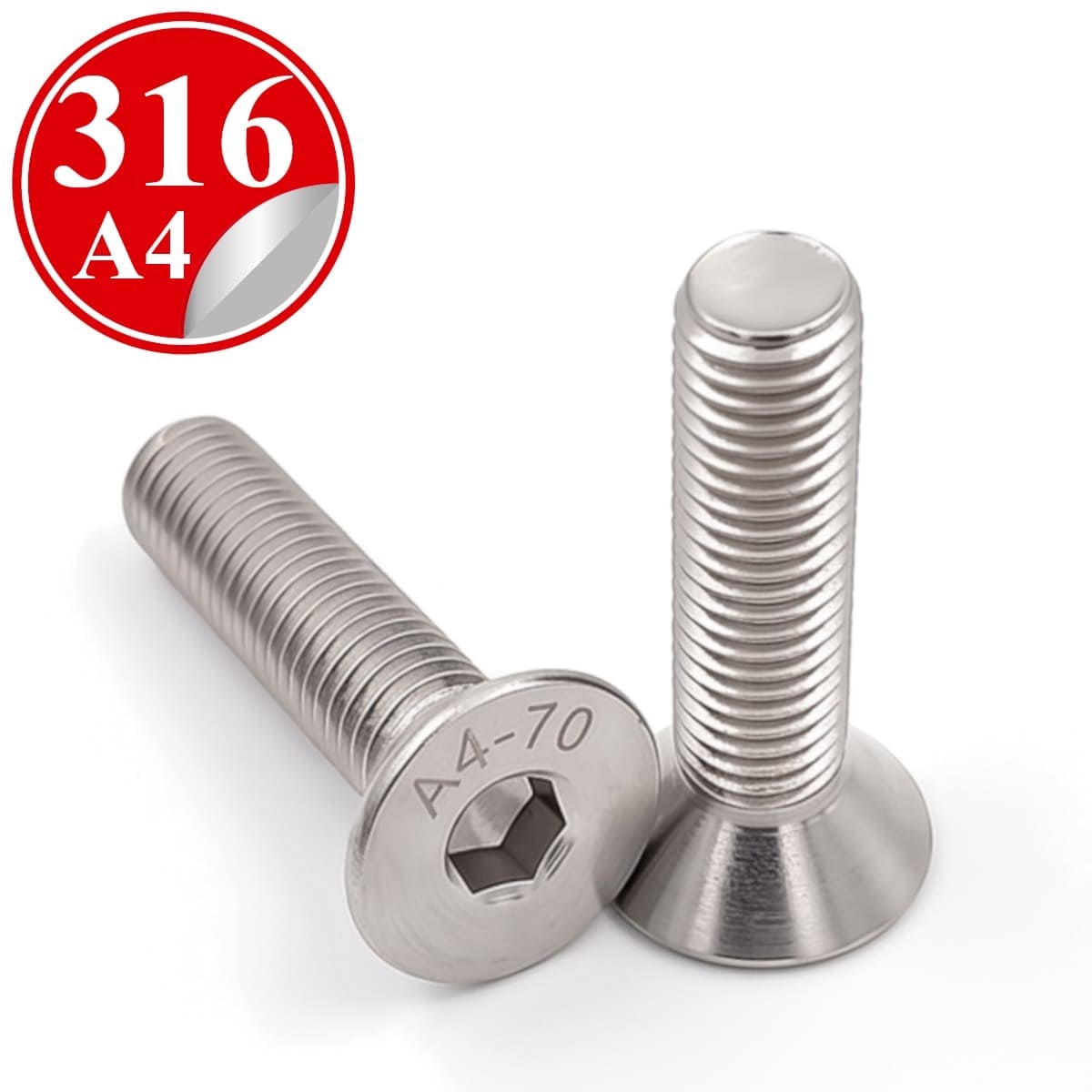

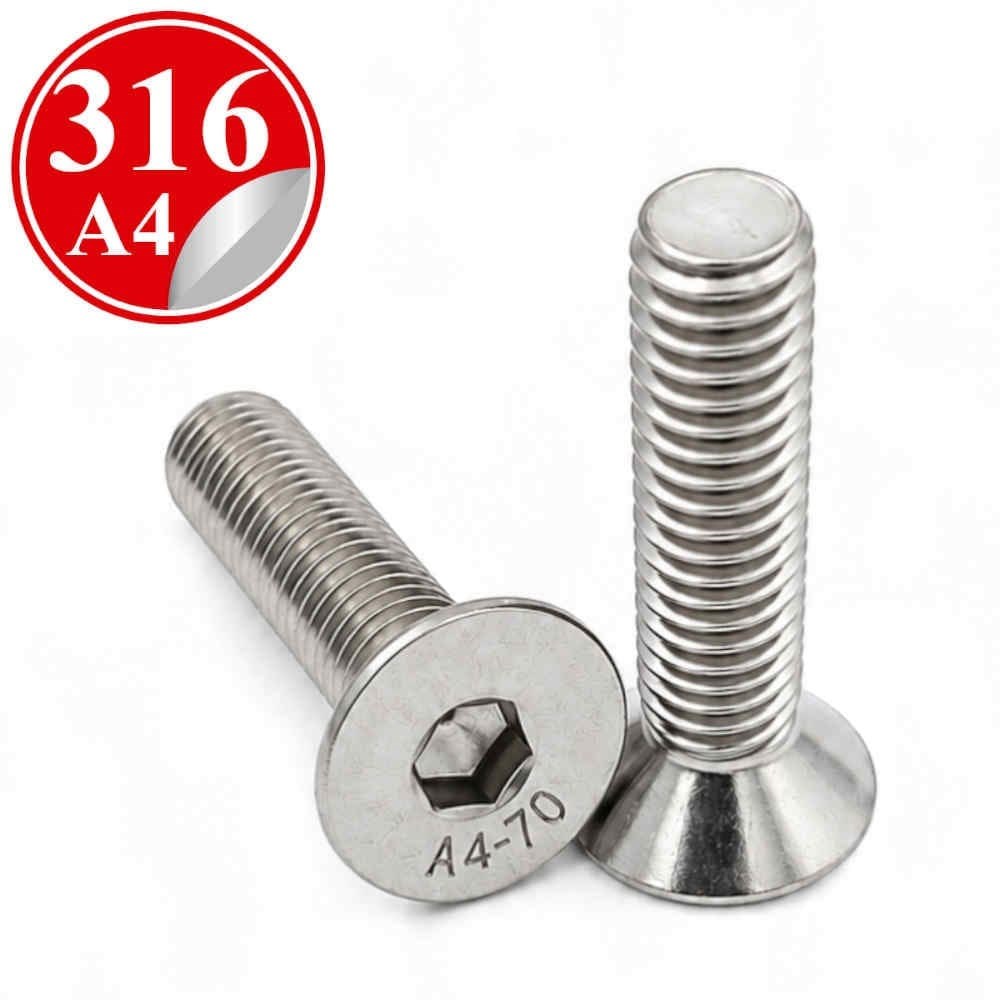

Paslanmaz Çelik (İnox) 316 Kalite (A4) Havşa Başlı İmbus Cıvata
Özellikle deniz suyuna (marin), tuza, klora ve ağır kimyasallara karşı ekstra yüksek korozyon direncine sahip 316 kalite (A4) paslanmaz çelikten üretilmiştir. Tekne, yat donanımları, arıtma tesisleri, kimya sanayii ve asidik ortamlar başta olmak üzere en zorlu endüstriyel alanlarda güvenle kullanabilirsiniz.
Kaynak işlemine oldukça elverişli olan 316 kalite ürünleriniz için uygun (316L) elektrot, kaynak teli veya kesme diski gibi aşındırıcı ihtiyaçlarınızı sitemizin Hırdavat kategorisinden tedarik edebilirsiniz.
Diğer krom cıvata çeşitleri ve somun, rondela (pul), gijon (tij), vida, perçin, setskur, segman çeşitlerimize Cıvata Somun sayfamızdan ulaşabilirsiniz.
- ÇOK AL AZ ÖDE: Paslanmaz Cıvata Somun kategorisinde %30'a varan indirimli fiyat avantajı.
- ÜCRETSİZ KARGO: Sepetinizin 3000 TL ve üzerinde olması durumunda Türkiye'nin her noktasına adrese teslim kargo bedava.
- BİLGİLENDİRME: 316 Kalite krom A4 havşa başlı imbus cıvata (DIN 7991), tam boy diş stoklarda bulunmaması durumunda yarım paso olarak gönderilmektedir. Belirtilen ölçüler bilgilendirme maksatlıdır.
- SERTİFİKA: Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edebilirsiniz.
Sitemizde henüz yer almayan ürünler ve B2B toptan paslanmaz bağlantı elemanları alımlarınız için lütfen [email protected] adresine e-posta gönderiniz.
🔒 256-Bit SSL
Güvenli Ödeme
📦 Stoktan Kargo
Hızlı Gönderim
🛡️ Uluslararası Norm
Sertifikalı Ürün
🔄 Kolay İade
Koşulsuz Değişim
| PASLANMAZ ÇELİK (İNOX) 316 KALİTE (A4) HAVŞA BAŞLI İMBUS CIVATA TEMEL TERİMLERİ |
| KALİTE SINIFI (EŞDEĞERLER) |
- A4-70 (A2=304 Kalite cıvata grubu ürünlerin ISO 3506-1 kalite kodu - 70= Sertlik değeri)
- AISI 316 (Amerikan Normu) ASTM A276 / A193 Uyumlu
- EN 1.4401 (Avrupa Normu)
- 06Cr17Ni12Mo2 (Çin Normu)
- 03Kh17N14M3 (Rusya Normu)
|
| BOYUTSAL STANDART |
|
| KULLANIM SICAKLIK ARALIĞI |
-196°C ile +300°C arası (Yük kısıtlaması olmaksızın) |
| GTİP KODU |
7318.15.62.00.00 |
Kaynak: ISO 3506-1 (Mekanik Sınıflandırma), Resmi Gazete (İGTC Fasıl 73 Sınıflandırma Sistemi).
💡 Önemli Boyutsal Bilgi: Havşa başlı cıvatalarda toplam boy ölçüsüne kafa yüksekliği dahildir. Aşağıdaki tabloda M24'e kadar olan ölçüler resmi DIN 7991 standardıdır.
| DIN 7991 HAVŞA BAŞLI İMBUS CİVATA ÖLÇÜLERİ (mm) |
| Metrik Ölçü (d) |
Diş Adımı (Hatve - P) |
Alyan Ölçüsü (s) |
Kafa Çapı (dk) |
Kafa Yüksekliği (k) |
| M3 |
0.50 |
2.0 |
6.0 |
1.7 |
| M4 |
0.70 |
2.5 |
8.0 |
2.3 |
| M5 |
0.80 |
3.0 |
10.0 |
2.8 |
| M6 |
1.00 |
4.0 |
12.0 |
3.3 |
| M8 |
1.25 |
5.0 |
16.0 |
4.4 |
| M10 |
1.50 |
6.0 |
20.0 |
5.5 |
| M12 |
1.75 |
8.0 |
24.0 |
6.5 |
| M14 |
2.00 |
10.0 |
27.0 |
7.0 |
| M16 |
2.00 |
10.0 |
30.0 |
7.5 |
| M18 |
2.50 |
12.0 |
33.0 |
8.0 |
| M20 |
2.50 |
12.0 |
36.0 |
8.5 |
| M22 |
2.50 |
14.0 |
36.0 |
13.1 |
| M24 |
3.00 |
14.0 |
39.0 |
14.0 |
| ⚠️ M27 VE ÜZERİ ÖLÇÜLER DIN/ISO STANDART DIŞIDIR (Özel İmalat) |
| M27 |
3.00 |
17.0 |
45.0 |
15.0 |
| M30 |
3.50 |
17.0 |
54.0 |
16.5 |
| M33 |
3.50 |
22.0 |
60.0 |
18.0 |
| M36 |
4.00 |
22.0 |
66.0 |
20.0 |
| M39 |
Standart Eleme Kuralı Gereğince Ara Ölçüdür |
| M42 |
4.50 |
27.0 |
78.0 |
23.0 |
| M45 |
Standart Eleme Kuralı Gereğince Ara Ölçüdür (Önerilmez) |
| M48 |
5.00 |
32.0 |
90.0 |
26.0 |
| M52 |
5.00 |
32.0 |
100.0 |
29.0 |
| M56 |
5.50 |
36.0 |
110.0 |
32.0 |
| M60 |
5.50 |
36.0 |
120.0 |
35.0 |
| M64 |
6.00 |
41.0 |
130.0 |
38.0 |
| M68 |
6.00 |
41.0 |
140.0 |
41.0 |
Kaynak: Deutsches Institut für Normung, DIN EN ISO 10642 (Eski DIN 7991).
⚠️ MÜHENDİSLİK VE TASARIM UYARISI (ISO 3506-1):
Havşa başlı imbus cıvatalar (DIN 7991 / ISO 10642), konik kafa geometrileri ve alyan yuvasının derinliği nedeniyle standart altıköşe cıvatalar gibi tam çekme yükünü taşıyamazlar. Baş kısmında gerilim yığılması oluştuğu için, bu ürünlerin yük taşıma kapasiteleri tasarım aşamasında otomatik olarak %20 oranında azaltılarak hesaplanmalıdır.
| DIN 7991 A4-70 HAVŞA BAŞLI İMBUS CİVATA MEKANİK DAYANIMLARI (YÜK ANALİZİ) |
| Ölçü |
Statik Güvenli Yük
(SF = 3.0 / Sabit Yükler) |
Dinamik Güvenli Yük
(SF = 5.0 / Titreşimli) |
Gerçek Akma Sınırı (Rp 0.2)
(Baş Kırılma Sınırı) |
Gerçek Kopma Sınırı (Rm)
(ISO 3506-1 Azaltılmış) |
| M3 |
96 Kg |
57 Kg |
185 Kg |
287 Kg |
| M4 |
167 Kg |
100 Kg |
322 Kg |
501 Kg |
| M5 |
270 Kg |
162 Kg |
521 Kg |
811 Kg |
| M6 |
383 Kg |
230 Kg |
738 Kg |
1148 Kg |
| M8 |
697 Kg |
418 Kg |
1343 Kg |
2090 Kg |
| M10 |
1104 Kg |
662 Kg |
2129 Kg |
3312 Kg |
| M12 |
1605 Kg |
963 Kg |
3094 Kg |
4814 Kg |
| M14 |
2189 Kg |
1313 Kg |
4222 Kg |
6567 Kg |
| M16 |
2988 Kg |
1793 Kg |
5763 Kg |
8965 Kg |
| M18 |
3654 Kg |
2192 Kg |
7048 Kg |
10964 Kg |
| M20 |
4663 Kg |
2798 Kg |
8994 Kg |
13990 Kg |
| M22 |
5767 Kg |
3460 Kg |
11123 Kg |
17302 Kg |
| M24 |
6719 Kg |
4031 Kg |
12958 Kg |
20157 Kg |
| ⚠️ STANDART DIŞI BÖLGE (M27-M68): Hem konik baş zayıflığı (%20 Azaltma) hem de Tavlı Hammadde (A2-50) sınırına tabidir. |
| M27 |
8737 Kg |
5242 Kg |
16850 Kg |
26211 Kg |
| M30 |
10678 Kg |
6407 Kg |
20594 Kg |
32035 Kg |
| M33 |
13210 Kg |
7926 Kg |
25477 Kg |
39630 Kg |
| M36 |
15551 Kg |
9331 Kg |
29992 Kg |
46654 Kg |
| M39 |
Ara Ölçü Olması Sebebiyle Mekanik Verisi Mevcut Değildir |
| M42 |
15228 Kg |
9137 Kg |
19187 Kg |
45683 Kg |
| M45 |
Ara Ölçü Olması Sebebiyle Mekanik Verisi Mevcut Değildir |
| M48 |
19987 Kg |
11992 Kg |
25183 Kg |
59960 Kg |
| M52 |
23929 Kg |
14358 Kg |
30151 Kg |
71788 Kg |
| M56 |
27600 Kg |
16560 Kg |
34776 Kg |
82801 Kg |
| M60 |
32087 Kg |
19252 Kg |
40429 Kg |
96261 Kg |
| M64 |
36438 Kg |
21863 Kg |
45911 Kg |
109313 Kg |
| M68 |
41604 Kg |
24963 Kg |
52421 Kg |
124813 Kg |
Kaynak: ISO 3506-1 (Mekanik Mukavemet Formülleri, Havşa Başlı Vida Zayıflatma Katsayısı) ve VDI 2230 Mühendislik Yönergeleri.
🚨 ÇOK ÖNEMLİ İŞ GÜVENLİĞİ VE TEDARİK NOTU:
Büyük makinelerde ve ağır yük binen çelik yapılarda (özellikle M24 ve üzeri ebatlarda) konik havşa kafa yapısının zayıflığı nedeniyle DIN 7991 cıvataların kullanılması mühendislik açısından risk taşır. Bu gibi kritik bağlantı noktalarında havşa başlı yerine derin alyan yuvasına sahip DIN 912 Silindir Başlı İmbus Cıvatalar veya yüksek mukavemetli DIN 933 Altıköşe Başlı Cıvatalar tercih edilmelidir.
*Kaynak: NACE / AMPP International, ASM Handbook.
*Kaynak: EN 10088-3 ve ISO 3506-1 Paslanmaz Çelik Kimyasal ve Mekanik Normları.
