💡 Ölçü Seçimi: Paslanmaz Çelik (Inox) Silindir Başlı İmbus Cıvata fiyat ve ölçülerini görebilmek için yukarıdan METRİK ve BOY ölçüsü seçiniz.

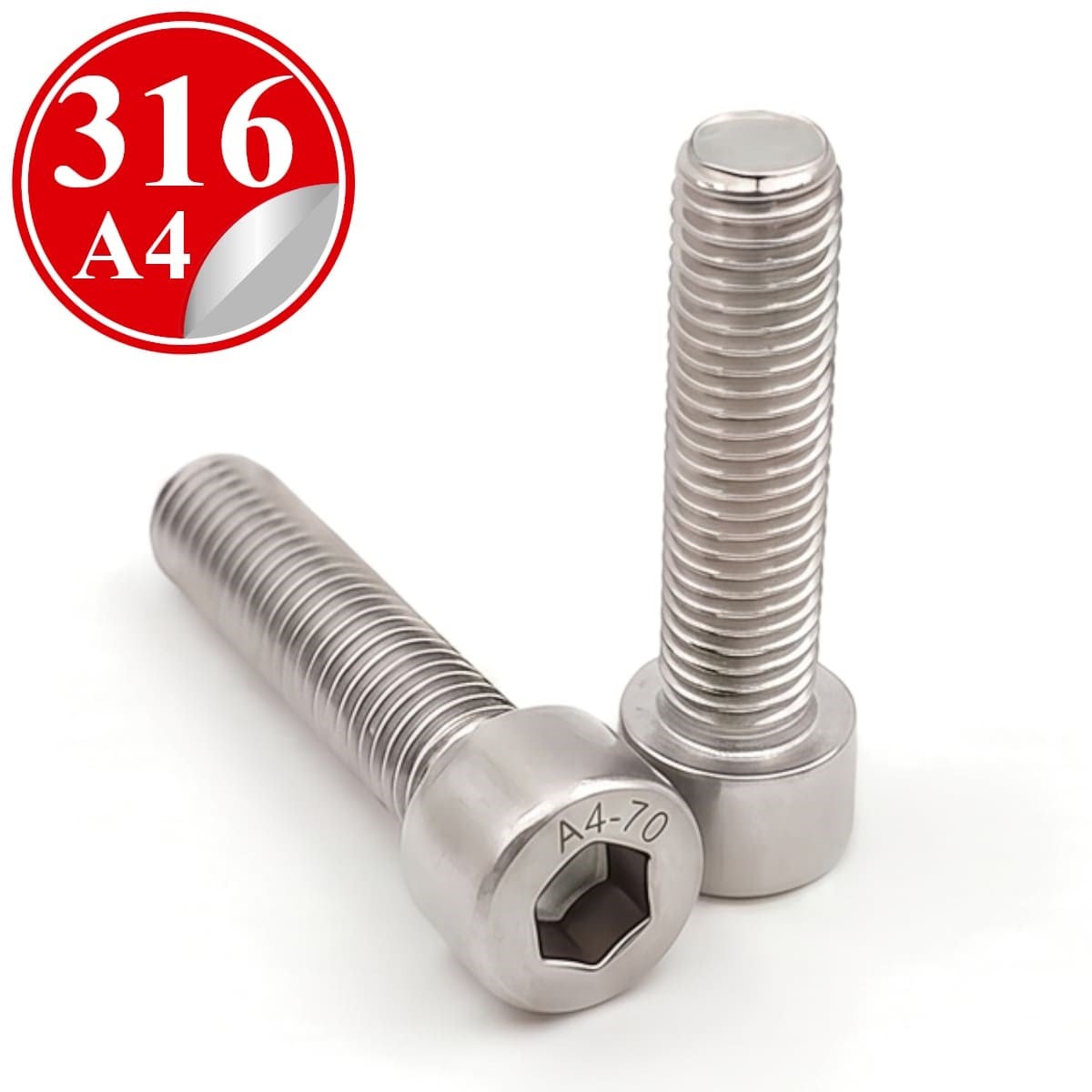

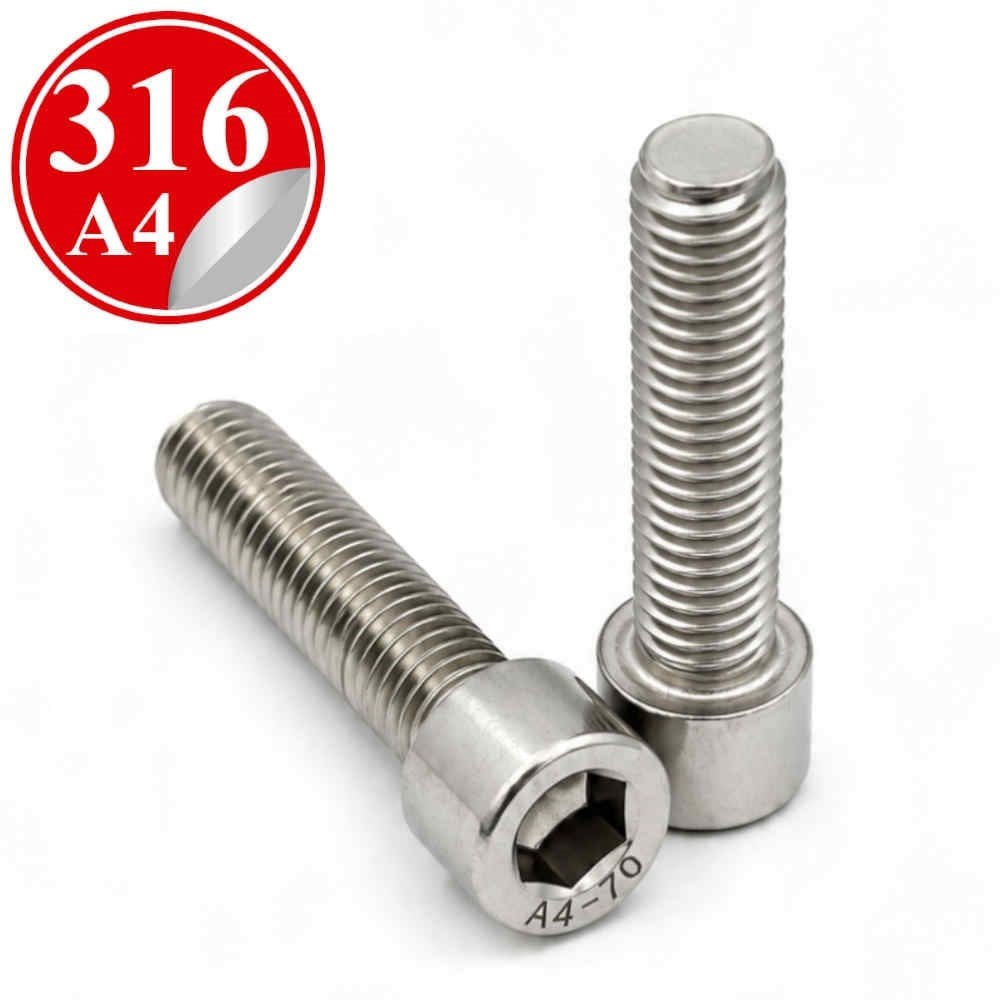

Paslanmaz Çelik (İnox) 316 Kalite (A4) Silindir Başlı İmbus Cıvata
Özellikle deniz suyuna (marin), tuza, klora ve ağır kimyasallara karşı ekstra yüksek korozyon direncine sahip 316 kalite (A4) paslanmaz çelikten üretilmiştir. Tekne, yat donanımları, arıtma tesisleri, kimya sanayii ve asidik ortamlar başta olmak üzere en zorlu endüstriyel alanlarda güvenle kullanabilirsiniz.
Kaynak işlemine oldukça elverişli olan 316 kalite ürünleriniz için uygun (316L) elektrot, kaynak teli veya kesme diski gibi aşındırıcı ihtiyaçlarınızı sitemizin Hırdavat kategorisinden tedarik edebilirsiniz.
Diğer krom cıvata çeşitleri ve somun, rondela (pul), gijon (tij), vida, perçin, setskur, segman çeşitlerimize Cıvata Somun sayfamızdan ulaşabilirsiniz.
- ÇOK AL AZ ÖDE: Paslanmaz Cıvata Somun kategorisinde %30'a varan indirimli fiyat avantajı.
- ÜCRETSİZ KARGO: Sepetinizin 3000 TL ve üzerinde olması durumunda Türkiye'nin her noktasına adrese teslim kargo bedava.
- BİLGİLENDİRME: 316 Kalite krom A4 silindir başlı imbus cıvata (DIN 912), tam boy diş stoklarda bulunmaması durumunda yarım paso olarak gönderilmektedir. Belirtilen ölçüler bilgilendirme maksatlıdır.
- SERTİFİKA: Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edebilirsiniz.
Sitemizde henüz yer almayan ürünler ve B2B toptan paslanmaz bağlantı elemanları alımlarınız için lütfen [email protected] adresine e-posta gönderiniz.
🔒 256-Bit SSL
Güvenli Ödeme
📦 Stoktan Kargo
Hızlı Gönderim
🛡️ Uluslararası Norm
Sertifikalı Ürün
🔄 Kolay İade
Koşulsuz Değişim
| PASLANMAZ ÇELİK (İNOX) 316 KALİTE (A4) SİLİNDİR BAŞLI İMBUS CIVATA TEMEL TERİMLERİ |
| KALİTE SINIFI (EŞDEĞERLER) |
- A4-70 (A2=304 Kalite cıvata grubu ürünlerin ISO 3506-1 kalite kodu - 70= Sertlik değeri)
- AISI 316 (Amerikan Normu) ASTM A276 / A193 Uyumlu
- EN 1.4401 (Avrupa Normu)
- 06Cr17Ni12Mo2 (Çin Normu)
- 03Kh17N14M3 (Rusya Normu)
|
| BOYUTSAL STANDART |
|
| KULLANIM SICAKLIK ARALIĞI |
-196°C ile +300°C arası (Yük kısıtlaması olmaksızın) |
| GTİP KODU |
7318.15.62.00.00 |
Kaynak: ISO 3506-1 (Mekanik Sınıflandırma), Resmi Gazete (İGTC Fasıl 73 Sınıflandırma Sistemi).
💡 Önemli Boyutsal Bilgi: Silindir başlı cıvatalarda toplam boy ölçüsüne kafa yüksekliği dahil değildir. Aşağıdaki tablodaki ölçüler resmi DIN 912 standardıdır.
| DIN 912 SİLİNDİR BAŞLI İMBUS CİVATA ÖLÇÜLERİ (mm) |
| Metrik Ölçü (d) |
Diş Adımı (Hatve - P) |
Alyan Ölçüsü (s) |
Kafa Çapı (dk) |
Kafa Yüksekliği (k) |
| M3 |
0.50 |
2.5 |
5.5 |
3.0 |
| M4 |
0.70 |
3.0 |
7.0 |
4.0 |
| M5 |
0.80 |
4.0 |
8.5 |
5.0 |
| M6 |
1.00 |
5.0 |
10.0 |
6.0 |
| M8 |
1.25 |
6.0 |
13.0 |
8.0 |
| M10 |
1.50 |
8.0 |
16.0 |
10.0 |
| M12 |
1.75 |
10.0 |
18.0 |
12.0 |
| M14 |
2.00 |
12.0 |
21.0 |
14.0 |
| M16 |
2.00 |
14.0 |
24.0 |
16.0 |
| M18 |
2.50 |
14.0 |
27.0 |
18.0 |
| M20 |
2.50 |
17.0 |
30.0 |
20.0 |
| M22 |
2.50 |
17.0 |
33.0 |
22.0 |
| M24 |
3.00 |
19.0 |
36.0 |
24.0 |
| M27 |
3.00 |
19.0 |
40.0 |
27.0 |
| M30 |
3.50 |
22.0 |
45.0 |
30.0 |
| M33 |
3.50 |
24.0 |
50.0 |
33.0 |
| M36 |
4.00 |
27.0 |
54.0 |
36.0 |
| M39 |
4.00 |
27.0 |
58.0 |
39.0 |
| M42 |
4.50 |
32.0 |
63.0 |
42.0 |
| M45 |
4.50 |
32.0 |
68.0 |
45.0 |
| M48 |
5.00 |
36.0 |
72.0 |
48.0 |
| M52 |
5.00 |
36.0 |
78.0 |
52.0 |
| M56 |
5.50 |
41.0 |
84.0 |
56.0 |
| M60 |
5.50 |
41.0 |
90.0 |
60.0 |
| M64 |
6.00 |
46.0 |
96.0 |
64.0 |
| M68 |
6.00 |
46.0 |
102.0 |
68.0 |
Kaynak: Deutsches Institut für Normung, DIN EN ISO 4762 (Eski DIN 912).
✅ MÜHENDİSLİK VE TASARIM BİLGİSİ (ISO 3506-1 / VDI 2230):
DIN 912 (ISO 4762) Silindir Başlı İmbus Cıvatalar, geniş kafa geometrileri ve et kalınlıkları sayesinde tam (%100) çekme yükünü güvenle taşıyacak şekilde dizayn edilmiştir. Ağır sanayi makinalarında, kalıpçılıkta ve yüksek gerilimli kritik bağlantı noktalarında hiçbir katsayı düşümü yapılmadan güvenle tercih edilebilir.
| DIN 912 A4-70 SİLİNDİR BAŞLI İMBUS CİVATA MEKANİK DAYANIMLARI (YÜK ANALİZİ) |
| Ölçü |
Statik Güvenli Yük
(SF = 3.0 / Sabit Yükler) |
Dinamik Güvenli Yük
(SF = 5.0 / Titreşimli) |
Gerçek Akma Sınırı (Rp 0.2)
(Kalıcı Şekil Bozma Sınırı) |
Gerçek Kopma Sınırı (Rm)
(Tam Kapasite - %100) |
| M3 |
120 Kg |
71 Kg |
231 Kg |
359 Kg |
| M4 |
209 Kg |
125 Kg |
402 Kg |
626 Kg |
| M5 |
338 Kg |
203 Kg |
651 Kg |
1014 Kg |
| M6 |
479 Kg |
288 Kg |
923 Kg |
1435 Kg |
| M8 |
871 Kg |
523 Kg |
1679 Kg |
2613 Kg |
| M10 |
1380 Kg |
828 Kg |
2661 Kg |
4140 Kg |
| M12 |
2006 Kg |
1204 Kg |
3868 Kg |
6018 Kg |
| M14 |
2736 Kg |
1641 Kg |
5278 Kg |
8209 Kg |
| M16 |
3735 Kg |
2241 Kg |
7204 Kg |
11206 Kg |
| M18 |
4568 Kg |
2740 Kg |
8810 Kg |
13705 Kg |
| M20 |
5829 Kg |
3498 Kg |
11243 Kg |
17488 Kg |
| M22 |
7209 Kg |
4325 Kg |
13904 Kg |
21628 Kg |
| M24 |
8399 Kg |
5039 Kg |
16198 Kg |
25196 Kg |
| M27 |
10921 Kg |
6553 Kg |
21063 Kg |
32764 Kg |
| M30 |
13348 Kg |
8009 Kg |
25743 Kg |
40044 Kg |
| M33 |
16513 Kg |
9908 Kg |
31846 Kg |
49538 Kg |
| M36 |
19439 Kg |
11664 Kg |
37490 Kg |
58318 Kg |
| M39 |
Ara Ölçü Olması Sebebiyle Mekanik Verisi Mevcut Değildir |
| M42 |
19035 Kg |
11421 Kg |
23984 Kg |
57104 Kg |
| M45 |
Ara Ölçü Olması Sebebiyle Mekanik Verisi Mevcut Değildir |
| M48 |
24984 Kg |
14990 Kg |
31479 Kg |
74950 Kg |
| M52 |
29911 Kg |
17948 Kg |
37689 Kg |
89735 Kg |
| M56 |
34500 Kg |
20700 Kg |
43470 Kg |
103501 Kg |
| M60 |
40109 Kg |
24065 Kg |
50536 Kg |
120326 Kg |
| M64 |
45548 Kg |
27329 Kg |
57389 Kg |
136641 Kg |
| M68 |
52005 Kg |
31204 Kg |
65526 Kg |
156016 Kg |
Kaynak: ISO 3506-1 (Mekanik Mukavemet Formülleri) ve VDI 2230 Mühendislik Yönergeleri.
| KİMYASAL DAYANIM ÖRNEKLERİ |
| Kimyasal Türü |
AISI 316 (A4) Dayanımı |
Gündelik Örnekler / Sektör |
| Sodyum Klorür |
Mükemmel ⭐⭐⭐⭐⭐ |
Deniz suyu, marin donanımları, tuzlu ortamlar |
| Asetik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Sirke, gıda asitleri ve işleme tesisleri |
| Sitrik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Limon suyu, koruyucular, gıda sanayisi |
| Sülfürik Asit |
Konsantrasyona Bağlı ⭐⭐ |
Akü asidi (Düşük konsantrasyonda iyi, yüksekte zayıf) |
| Laktik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Süt ve peynir endüstrisi, kozmetik |
| Sodyum Hidroksit |
Mükemmel ⭐⭐⭐⭐⭐ |
Kostik, lavabo açıcı, sabun ve kağıt fabrikaları |
| Fosforik Asit |
Çok İyi ⭐⭐⭐⭐ |
Endüstriyel pas sökücüler, tarım gübreleri |
| Tartarik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Şarap üretimi, fırıncılık ve gıda katkıları |
| Nitrik Asit |
Çok İyi ⭐⭐⭐⭐ |
Suni gübre üretimi, patlayıcı sanayisi |
| Formik Asit |
İyi ⭐⭐⭐ |
Deri tabaklama, tekstil boyama işlemleri |
| Oksalik Asit |
İyi ⭐⭐⭐ |
Ahşap sanayi, tekstil ağartıcıları ve temizleyiciler |
| Amonyak |
Mükemmel ⭐⭐⭐⭐⭐ |
Gübreler, temizlik ürünleri sanayii |
| Etanol / Etil Alkol |
Mükemmel ⭐⭐⭐⭐⭐ |
Dezenfektanlar, kolonya, kozmetik sanayi |
| Aseton |
Mükemmel ⭐⭐⭐⭐⭐ |
Endüstriyel çözücüler, boya ve kozmetik (oje çıkarıcı) |
| Magnezyum Sülfat |
Mükemmel ⭐⭐⭐⭐⭐ |
Epsom tuzu, tarım, sağlık ve banyo ürünleri |
| Potasyum Hidroksit |
Mükemmel ⭐⭐⭐⭐⭐ |
Arap sabunu üretimi, pil ve batarya endüstrisi |
| Metanol |
Mükemmel ⭐⭐⭐⭐⭐ |
Antifrizler, endüstriyel çözücüler ve yakıtlar |
| Benzen |
Mükemmel ⭐⭐⭐⭐⭐ |
Petrokimya, sentetik kauçuk ve plastik sanayii |
| Sodyum Hipoklorit |
Zayıf ⭐ |
Çamaşır suyu, havuz kloru (Paslanma riski taşır) |
| Hidroklorik Asit |
Zayıf ⭐ |
Tuz ruhu (Kesinlikle uzak tutulmalıdır) |
Kimyasal dayanım; konsantrasyon, sıcaklık ve temas süresine göre değişir. Kritik uygulamalar için malzeme mühendisine danışılması önerilir.
*Kaynak: NACE / AMPP International, ASM Handbook.
| MEKANİK VE KULLANIM ÖZELLİKLERİ |
| SERTLİK |
Max. 300 HV |
| AKMA Sınırı (Kalıcı Şekil Bozma) |
450 MPa (Yaklaşık 1 cm² için 4588 Kg) |
| UZAMA (Kopmadan Önce) |
Minimum %40 (veya 0.4d) |
| KOPMA Sınırı |
700 MPa (Yaklaşık 1 cm² için 7138 Kg) |
| Güvenli Çalışma Sıcaklığı (Yük Altında) |
-196°C / +300°C |
| Azami Çalışma Sıcaklığı (Yüksüz) |
~870°C'ye kadar |
| Erime Sıcaklığı |
1370 - 1400°C |
| KİMYASAL BİLEŞENLER |
| KROM (Cr) |
%16.00 - 18.00 |
| NİKEL (Ni) |
%10.00 - 14.00 |
| MOLİBDEN (Mo) |
%2.00 - 3.00 |
| MANGANEZ (Mn) |
Maks. %2.00 |
| KARBON (C) |
Maks. %0.08 |
| SİLİSYUM (Si) |
Maks. %1.00 |
| KÜKÜRT (S) |
Maks. %0.030 |
| FOSFOR (P) |
Maks. %0.045 |
*Kaynak: EN 10088-3 ve ISO 3506-1 Paslanmaz Çelik Kimyasal ve Mekanik Normları.
| ÖZET VE KULLANIM ALANLARI |
- Paslanmaz Çelik 316 Kalite (A4), standart 304 kaliteye (A2) ek olarak "Molibden" elementi içerir. Bu sayede deniz suyu, klorit ve asidik ortamlarda oluşan oyuk (pitting) korozyonuna karşı muazzam bir direnç gösterir. Fiyatı standart ürünlere göre daha yüksek olsa da, zorlu şartlarda alternatifsizdir.
|
| KULLANIM ALANLARI |
- Tekne, Yat, Gemi, Deniz araçları
- Tersane ve İskele donanımları
- Ağır kimya ve Atık su tesisleri
- İlaç, kozmetik ve medikal cihaz üretim tesisleri
- Havuz ve Kimyasal Depo sistemleri
- Kimya sanayisinde asidik ortam bağlantı elemanları
|
| SERTİFİKASYON |
Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edilebilir; Kutu bazlı olarak alınmayan açık ürünler ve satışı yapılmamış ürünler için kesinlikle sertifikasyon yapılmamaktadır |
📚 Veri Kaynakları ve Akademik Referanslar
Sayfamızda sunulan teknik ölçüler, yük limitleri ve kimyasal dayanım verileri aşağıdaki uluslararası standartlara ve literatüre dayanmaktadır:
- DIN 912 / ISO 4762 Boyutsal Veriler: Deutsches Institut für Normung (DIN). DIN 912 Hexagon socket head cap screws. (Silindir başlı alyan imbus cıvatalar için uluslararası mühendislik boyutsal normu).
- Mekanik Özellikler ve Yük Kapasiteleri: International Organization for Standardization (ISO). (2020). ISO 3506-1:2020, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners - Part 1: Bolts, screws and studs.
- Kimyasal Dayanım Verileri: Davis, J. R. (Ed.). (1994). ASM Specialty Handbook: Stainless Steels. ASM International. (AISI 316 / EN 1.4401 marin kalite korozyon direnci rehberi).
- Avrupa Hammadde Normları (EN): EN 10088-1 ve EN 10088-3 standartları kapsamında 1.4401 (316) kalite paslanmaz çelik kimyasal ve fiziksel şartnamelerine uygunluk.
- Amerikan Şartname Karşılıkları (ASTM): Müteahhitlik ve ağır sanayi projeleri şartnamelerinde aranan ASTM A276 (hammadde standartları) ve ASTM A193 (yüksek korozyon dirençli bağlantı elemanları) normlarının gereksinimlerini karşılayan B8M / 316 alaşım yapısı.
- Sertifikasyon: DIN EN 10204 — Metalik ürünler için malzeme muayene belgeleri türleri (2.1 / 3.1).
