💡 Ölçü Seçimi: Paslanmaz Çelik (Inox) Setskur fiyat ve ölçülerini görebilmek için yukarıdan METRİK ve BOY ölçüsü seçiniz.

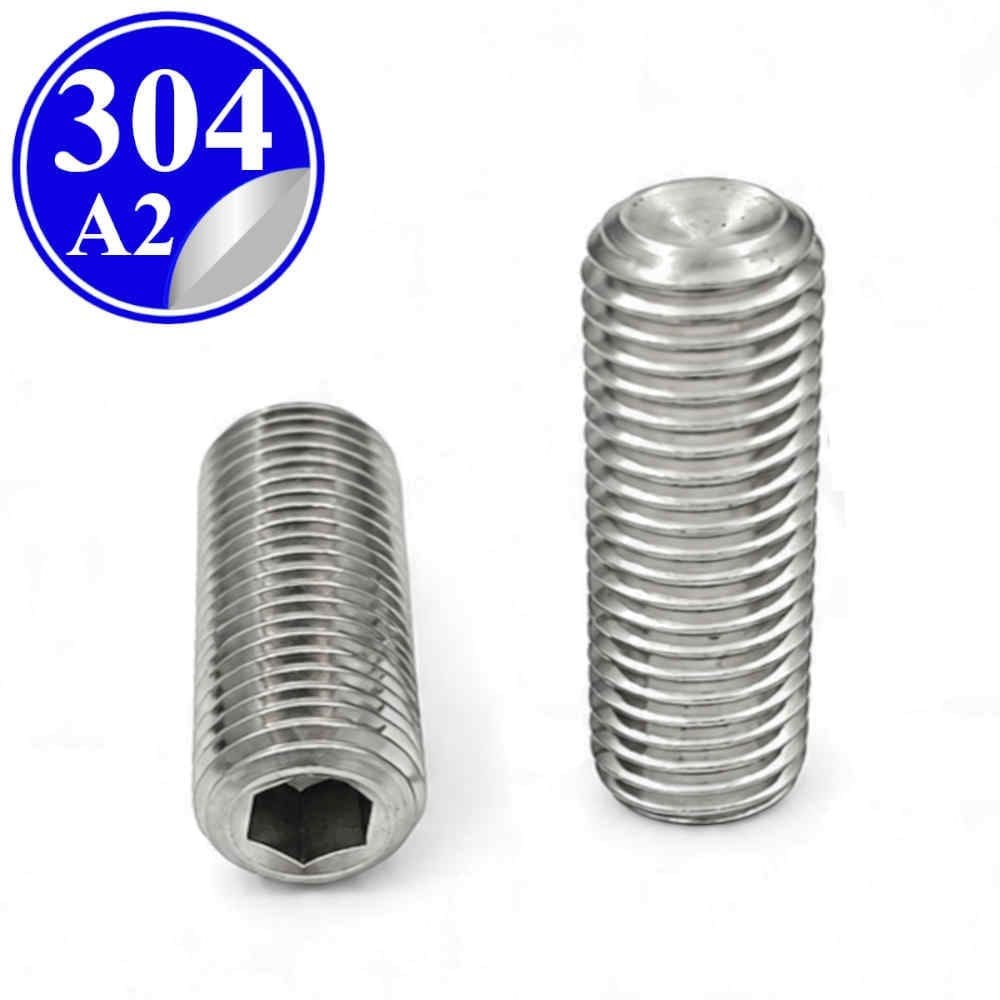

Paslanmaz Çelik 304 Kalite (İnox A2) Setskur (DIN 916 / ISO 4029)
Tatlı suya ve gıdalara karşı yüksek korozyon direncine sahip 304 kalite paslanmaz çelikten üretilmiştir. DIN 916 normundaki oyuk (çanak) uç yapısı ve başsız tasarımı sayesinde mermerit, mil, kasnak, dişli ve dönen makine elemanlarının sabitlenmesinde yüzeyde hiçbir kafa çıkıntısı oluşturmadan tam gömme güvenlik sağlar.
Kaynak işlemine oldukça elverişli olan Paslanmaz 304 kalite ürünleriniz için uygun elektrot ve kaynak teli gereksinimlerinizi ya da kesme diski, çapak alma diski aşındırıcıları ile paslanmaz boyası ve yüzey temizleyici ürünlerini sitemizin Hırdavat kategorisinden tedarik edebilirsiniz.
Diğer krom cıvata çeşitleri ve somun, rondela (pul), gijon (tij), vida, perçin, setskur, segman çeşitlerimize Cıvata Somun sayfamızdan ulaşabilirsiniz.
- ÇOK AL AZ ÖDE: Paslanmaz Cıvata Somun kategorisinde yer alan ürünlerde %30'a varan indirimli fiyat avantajı.
- ÜCRETSİZ KARGO: Sepetinizin 3000 TL ve üzerinde olması durumunda Türkiye'nin her noktasına adrese teslim kargo bedava.
- BİLGİLENDİRME: 304 Kalite paslanmaz çelikten üretilen krom A2 setskur için belirtilen ölçüler bilgilendirme maksatlıdır.
- SERTİFİKA: Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edebilirsiniz.
Sitemizde henüz yer almayan ürünler ve B2B toptan paslanmaz bağlantı elemanları alımlarınız için lütfen [email protected] adresine e-posta gönderiniz.
🔒 256-Bit SSL
Güvenli Ödeme
📦 Stoktan Kargo
Hızlı Gönderim
🛡️ Uluslararası Norm
Sertifikalı Ürün
🔄 Kolay İade
Koşulsuz Değişim
| PASLANMAZ ÇELİK (İNOX) 304 KALİTE (A2) SETSKUR TEMEL TERİMLERİ |
| KALİTE SINIFI (EŞDEĞERLER) |
- A2-70 (A2=304 Kalite paslanmaz grubu - 70= Min. 700 MPa Çekme Mukavemeti Sınıfı)
- AISI 304 (Amerikan Normu) ASTM A276 / A193 Uyumlu
- EN 1.4301 (Avrupa Normu)
- 06Cr19Ni10 / 0Cr18Ni9 (Çin Normu)
- 08Kh18N10 (Rusya Normu)
|
| BOYUTSAL STANDART |
- DIN 916 / ISO 4029 (Oyuk Uçlu Alyan Setskur)
|
| KULLANIM SICAKLIK ARALIĞI |
-196°C ile +300°C arası (Yük kısıtlaması olmaksızın) |
| GTİP KODU |
7318.15.35.00.12 |
Kaynak: ISO 3506-3 / ISO 3506-1 (Mekanik Sınıflandırma), Resmi Gazete (İGTC Fasıl 73 Sınıflandırma Sistemi).

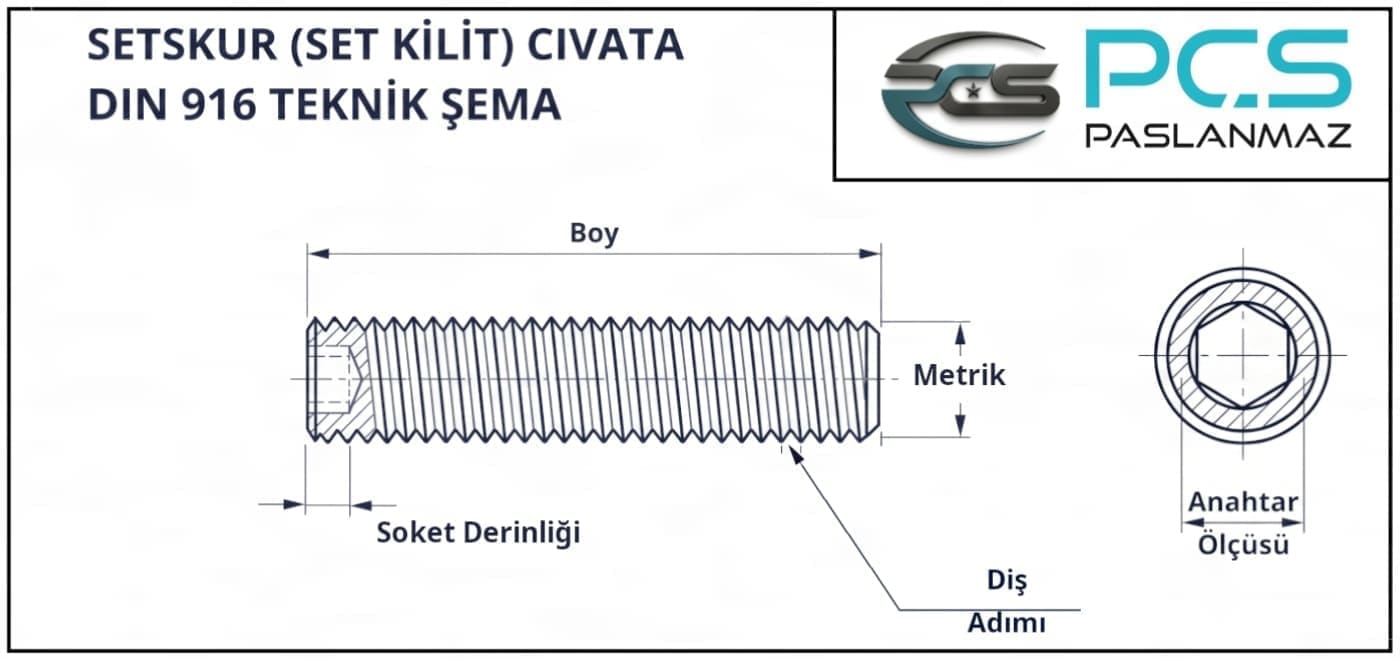

DIN 916 Oyuk (Çanak) Uçlu İç Alyan Setskur Teknik Ölçü Şeması
| DIN 916 SETSKUR ÖLÇÜLERİ (mm) |
| Metrik Ölçü (d) |
Diş Adımı (Hatve P) |
Alyan Ölçüsü (s) |
Soket Derinliği (d max) |
| M1 |
0.25 |
0.7 |
0.5 |
| M1.2 |
0.25 |
0.7 |
0.6 |
| M1.4 |
0.30 |
0.7 |
0.7 |
| M1.6 |
0.35 |
0.7 |
0.8 |
| M2 |
0.40 |
0.9 |
1.0 |
| M2.5 |
0.45 |
1.3 |
1.2 |
| M3 |
0.50 |
1.5 |
1.4 |
| M4 |
0.70 |
2.0 |
2.0 |
| M5 |
0.80 |
2.5 |
2.5 |
| M6 |
1.00 |
3.0 |
3.0 |
| M8 |
1.25 |
4.0 |
5.0 |
| M10 |
1.50 |
5.0 |
6.0 |
| M12 |
1.75 |
6.0 |
8.0 |
| M14 |
2.00 |
6.0 |
9.0 |
| M16 |
2.00 |
8.0 |
10.0 |
| M18 |
2.50 |
10.0 |
12.0 |
| M20 |
2.50 |
10.0 |
14.0 |
| M22 |
2.50 |
12.0 |
15.0 |
| M24 |
3.00 |
12.0 |
16.0 |
| M27 |
3.00 |
14.0 |
18.0 |
| M30 |
3.50 |
14.0 |
20.0 |
| M33 |
3.50 |
17.0 |
22.0 |
| M36 |
4.00 |
19.0 |
24.0 |
| M39 |
4.00 |
19.0 |
26.0 |
| M42 |
4.50 |
22.0 |
28.0 |
| M45 |
4.50 |
22.0 |
30.0 |
| M48 |
5.00 |
24.0 |
32.0 |
| M52 |
5.00 |
27.0 |
35.0 |
| M56 |
5.50 |
32.0 |
38.0 |
| M60 |
5.50 |
32.0 |
41.0 |
| M64 |
6.00 |
36.0 |
44.0 |
Kaynak: Deutsches Institut für Normung, DIN 916 / ISO 4029.
💡 EMNİYET FAKTÖRÜ (SAFETY FACTOR) NOTU:
Aşağıdaki tabloda yer alan "Statik Güvenli Yük", nominal kopma sınırının 3 katı (SF=3) güvenlik payı ile hesaplanmıştır. "Dinamik Güvenli Yük" ise motorlu, titreşimli ve denizcilik uygulamaları için zorunlu olan 5 katı (SF=5) güvenlik payı baz alınarak sınırlandırılmıştır. Tasarımlarınızda bu sınırları aşmayınız.
| DIN 916 A2-70 SETSKUR YÜK ANALİZİ |
| Ölçü |
Statik Güvenli Yük Sınırı
(Sabit Yükler) |
Dinamik Güvenli Yük Sınırı
(Titreşimli Yükler) |
Akma Sınırı (Rp 0.2)
(Kalıcı Deformasyon Başlangıcı) |
Kopma Sınırı (Rm)
(Gevrek/Nihai Ayrılma) |
| M1 |
11 Kg |
7 Kg |
21 Kg |
33 Kg |
| M1.2 |
17 Kg |
10 Kg |
34 Kg |
52 Kg |
| M1.4 |
23 Kg |
14 Kg |
45 Kg |
70 Kg |
| M1.6 |
30 Kg |
18 Kg |
58 Kg |
91 Kg |
| M2 |
49 Kg |
30 Kg |
95 Kg |
148 Kg |
| M2.5 |
81 Kg |
48 Kg |
156 Kg |
242 Kg |
| M3 |
120 Kg |
72 Kg |
231 Kg |
359 Kg |
| M4 |
209 Kg |
125 Kg |
403 Kg |
627 Kg |
| M5 |
337 Kg |
202 Kg |
651 Kg |
1.012 Kg |
| M6 |
479 Kg |
287 Kg |
923 Kg |
1.436 Kg |
| M8 |
871 Kg |
523 Kg |
1.680 Kg |
2.613 Kg |
| M10 |
1.380 Kg |
828 Kg |
2.661 Kg |
4.139 Kg |
| M12 |
2.005 Kg |
1.203 Kg |
3.867 Kg |
6.015 Kg |
| M14 |
2.747 Kg |
1.648 Kg |
5.297 Kg |
8.240 Kg |
| M16 |
3.728 Kg |
2.237 Kg |
7.189 Kg |
11.183 Kg |
| M18 |
4.580 Kg |
2.748 Kg |
8.832 Kg |
13.739 Kg |
| M20 |
5.824 Kg |
3.495 Kg |
11.233 Kg |
17.473 Kg |
| M22 |
7.219 Kg |
4.331 Kg |
13.922 Kg |
21.657 Kg |
| M24 |
8.387 Kg |
5.032 Kg |
16.175 Kg |
25.162 Kg |
| M27 |
10.931 Kg |
6.558 Kg |
21.081 Kg |
32.792 Kg |
| M30 |
13.338 Kg |
8.003 Kg |
25.724 Kg |
40.015 Kg |
| M33 |
16.502 Kg |
9.901 Kg |
31.825 Kg |
49.506 Kg |
| M36 |
19.433 Kg |
11.660 Kg |
37.477 Kg |
58.298 Kg |
| M39 |
23.216 Kg |
13.930 Kg |
44.775 Kg |
69.649 Kg |
| M42 |
26.670 Kg |
16.002 Kg |
51.435 Kg |
80.011 Kg |
| M45 |
31.074 Kg |
18.645 Kg |
59.929 Kg |
93.223 Kg |
| M48 |
35.051 Kg |
21.031 Kg |
67.599 Kg |
105.153 Kg |
| M52 |
41.825 Kg |
25.095 Kg |
80.662 Kg |
125.474 Kg |
| M56 |
48.301 Kg |
28.981 Kg |
93.152 Kg |
144.903 Kg |
| M60 |
56.200 Kg |
33.720 Kg |
108.386 Kg |
168.601 Kg |
| M64 |
63.670 Kg |
38.202 Kg |
122.793 Kg |
191.011 Kg |
Kaynak: ISO 3506-1 / ISO 3506-3 (Mekanik Mukavemet Formülleri) ve VDI 2230 Mühendislik Yönergeleri.
| KİMYASAL DAYANIM ÖRNEKLERİ |
| Kimyasal Türü |
AISI 304 Dayanımı |
Gündelik Örnekler |
| Asetik Asit |
Mükemmel ★★★★★ |
Sirke |
| Sitrik Asit |
Mükemmel ★★★★★ |
Limon suyu, gıda koruyucuları |
| Sodyum Klorür |
Sınırlı / Orta ★★ |
Sofra tuzu, deniz suyu (Sürekli temas için 316 önerilir) |
| Laktik Asit |
Mükemmel ★★★★★ |
Yoğurt, ayran, ekşimiş süt |
| Sodyum Hidroksit |
Mükemmel ★★★★★ |
Lavabo açıcılar, katı sabunlar |
| Fosforik Asit |
İyi (Oda Sıc.) ★★★ |
Kolalı içecekler, pas sökücü |
| Amonyak |
Mükemmel ★★★★★ |
Cam silme suyu, saç boyaları |
| Etil Alkol |
Mükemmel ★★★★★ |
Kolonya, el dezenfektanları |
| Aseton |
Mükemmel ★★★★★ |
Oje çıkarıcılar |
| Tartarik Asit |
Mükemmel ★★★★★ |
Kabartma tozu, şarap |
| Nitrik Asit |
Çok İyi ★★★★ |
Tarım gübreleri, kezzap |
| Formik Asit |
İyi ★★★ |
Kireç sökücü sıvılar |
| Oksalik Asit |
Sınırlı / Orta ★★ |
Ahşap beyazlatıcılar |
| Magnezyum Sülfat |
Mükemmel ★★★★★ |
Banyo tuzları |
| Potasyum Hidroksit |
Mükemmel ★★★★★ |
Arap sabunu, piller |
| Metanol |
Mükemmel ★★★★★ |
Antifriz, oto cam suları |
| Benzen |
Mükemmel ★★★★★ |
Benzin |
| Sülfürik Asit |
Sınırlı ★★ |
Akü asidi |
| Sodyum Hipoklorit |
Zayıf ★ |
Çamaşır suyu |
| Hidroklorik Asit |
Çok Zayıf |
Tuz ruhu |
Kaynak: ASM International (Korozyon Dayanım Normları ve Metalürji El Kitabı).
| MEKANİK ÖZELLİKLER |
| Malzeme Sertliği |
200 - 300 HV (90 - 100 HRB) |
| Akma Sınırı (Nominal) |
450 MPa (~1 cm² için 4588 Kg) |
| Kopma Mukavemeti |
700 MPa (~1 cm² için 7138 Kg) |
| Uzama (A2-70) |
Minimum 0.4d (Örn: M10 için kopmadan önce min. 4 mm esneme) |
| Çalışma Sıcaklığı (Yüklü) |
Maks. 300 °C (Sonrası sünme başlar) |
| Azami Sıcaklık (Yüksüz) |
850 °C (Sürekli) / 870 °C (Kesintili) |
| Erime Sıcaklığı |
1400 - 1450 °C |
Kaynak: ISO 3506-1 / ISO 3506-3 (Mekanik Özellikler).
| KİMYASAL BİLEŞENLER |
| Krom (Cr) |
%18.00 - 20.00 |
| Nikel (Ni) |
%8.00 - 10.50 |
| Manganez (Mn) |
Maksimum %2.00 |
| Karbon (C) |
Maksimum %0.08 |
| Silisyum (Si) |
Maksimum %1.00 |
| Kükürt (S) |
Maksimum %0.030 |
| Fosfor (P) |
Maksimum %0.045 |
Kaynak: ASTM A276 / EN 10088-3 (Kimyasal Kompozisyon Sınırları).
| ÖZET VE KULLANIM ALANLARI |
| Paslanmaz Çelik 304 Kalite (A2) Setskur, kafa barındırmayan yapısı ve yüksek korozyon direnci ile makine imalat sanayiinde eksenel sabitleme elemanı olarak geniş bir kullanım alanına sahiptir. İçeriğindeki pasivasyon oluşturan krom-nikel tabakası sayesinde tatlı su, nem ve gıda temaslı ortamlara mükemmel uyum sağlar. |
| KULLANIM ALANLARI |
- Makine şaftı, mil, kasnak, rulman ve dişli sabitlemeleri
- Endüstriyel mutfak ekipmanları ve gıda işleme hatları kilit noktaları
- Hassas cihazlar, medikal düzenekler ve ayar mekanizmaları
- Mimari tutamak, kapı kolu ve mobilya iç gizli bağlantıları
- Otomotiv ve mekanik aktarma organları ayar vidaları
|
| SERTİFİKASYON |
Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edilebilir; Kutu bazlı olarak alınmayan açık ürünler ve satışı yapılmamış ürünler için kesinlikle sertifikasyon yapılmamaktadır. |
📚 Veri Kaynakları ve Akademik Referanslar
Sayfamızda sunulan teknik ölçüler, yük limitleri ve kimyasal dayanım verileri aşağıdaki uluslararası standartlara ve literatüre dayanmaktadır:
- DIN 916 / ISO 4029 Boyutsal Veriler: Deutsches Institut für Normung (DIN). DIN 916 / ISO 4029 Hexagon socket set screws with cup point. (Oyuk / çanak uçlu alyan setskur vidalar için uluslararası mühendislik boyutsal normu).
- Mekanik Özellikler ve Yük Kapasiteleri: International Organization for Standardization (ISO). (2020). ISO 3506-3:2020, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners - Part 3: Set screws and similar fasteners not under tensile stress.
- Kimyasal Dayanım ve Malzeme Davranışı: Davis, J. R. (Ed.). (1994). ASM Specialty Handbook: Stainless Steels. ASM International. (AISI 304 / EN 1.4301 / EN 10088-3 endüstriyel korozyon direnci rehberi).
