💡 Ölçü Seçimi: Paslanmaz Çelik (Inox) Yıldız Silindir Başlı (YSB) Cıvata fiyat ve ölçülerini görebilmek için yukarıdan METRİK ve BOY ölçüsü seçiniz.

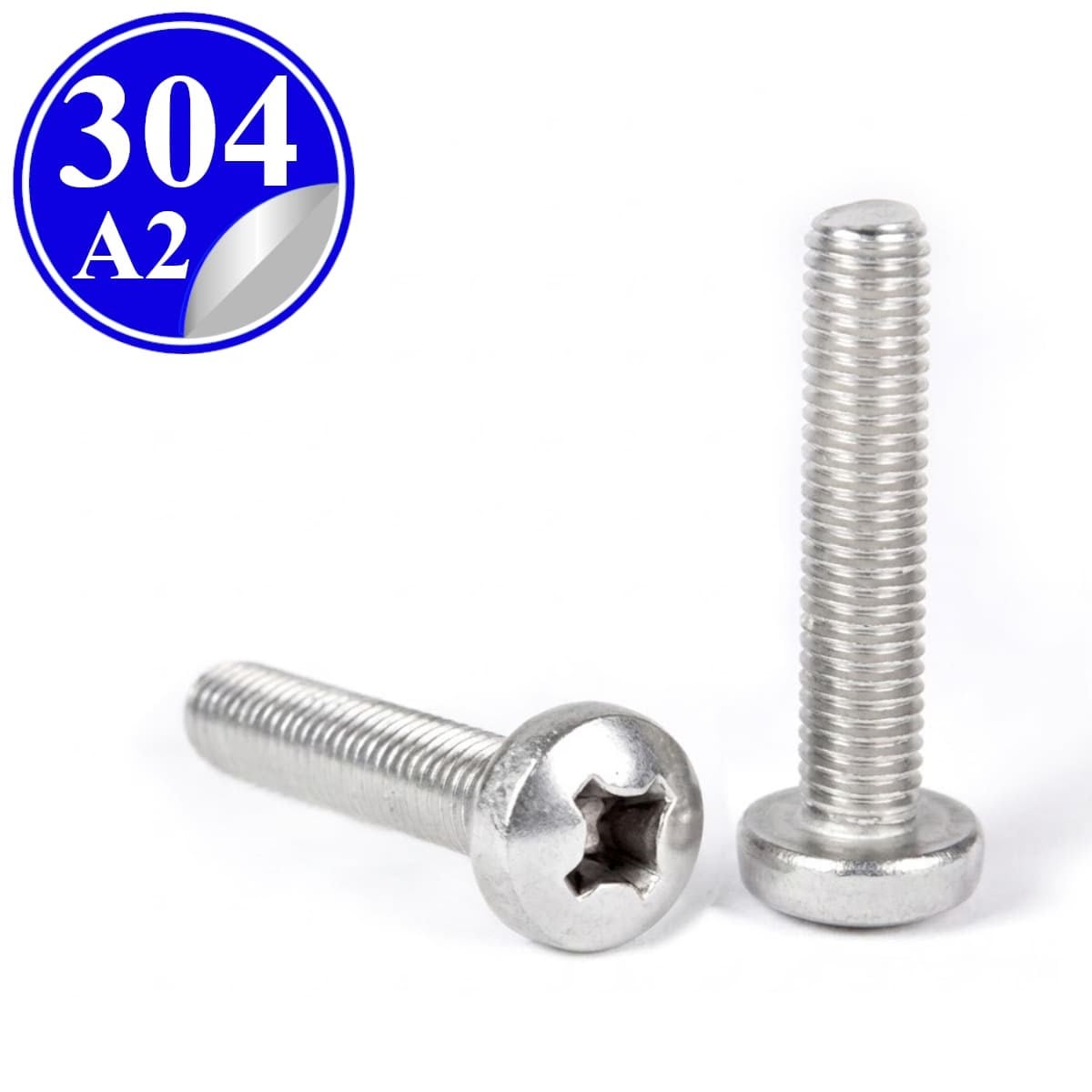

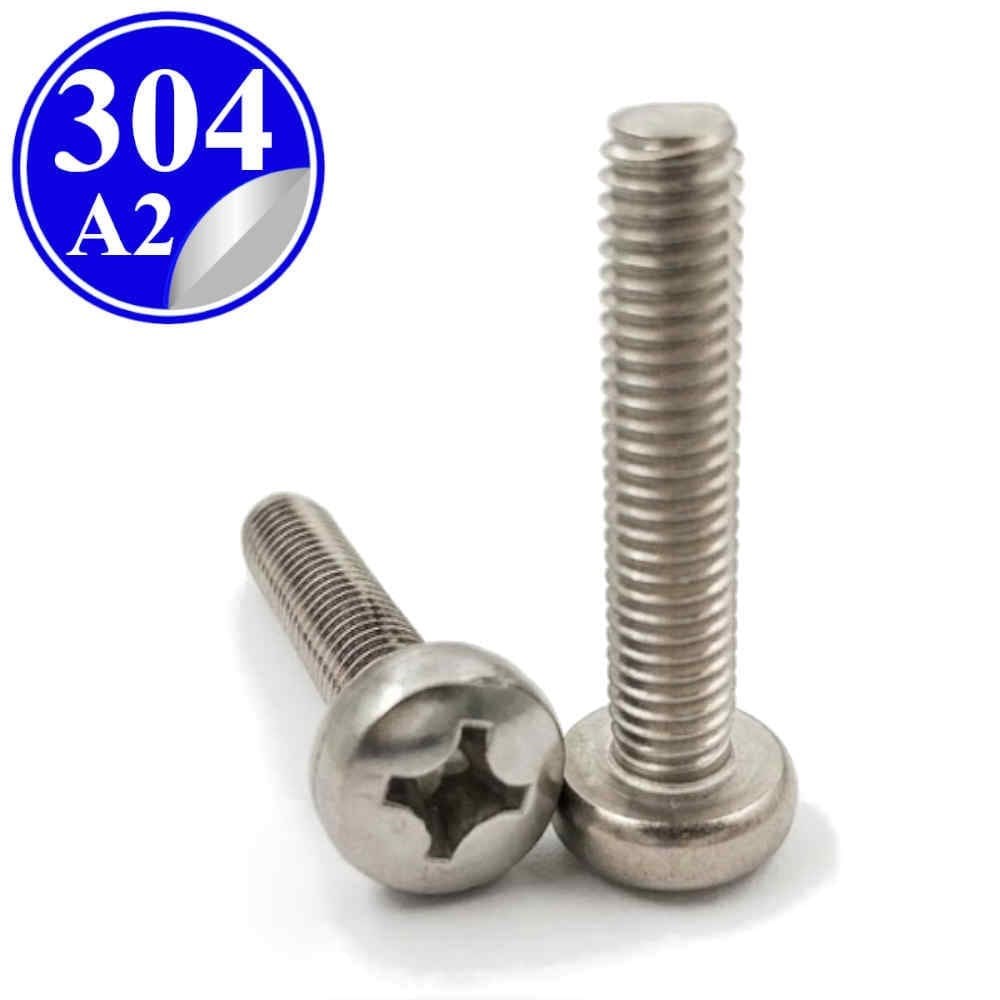

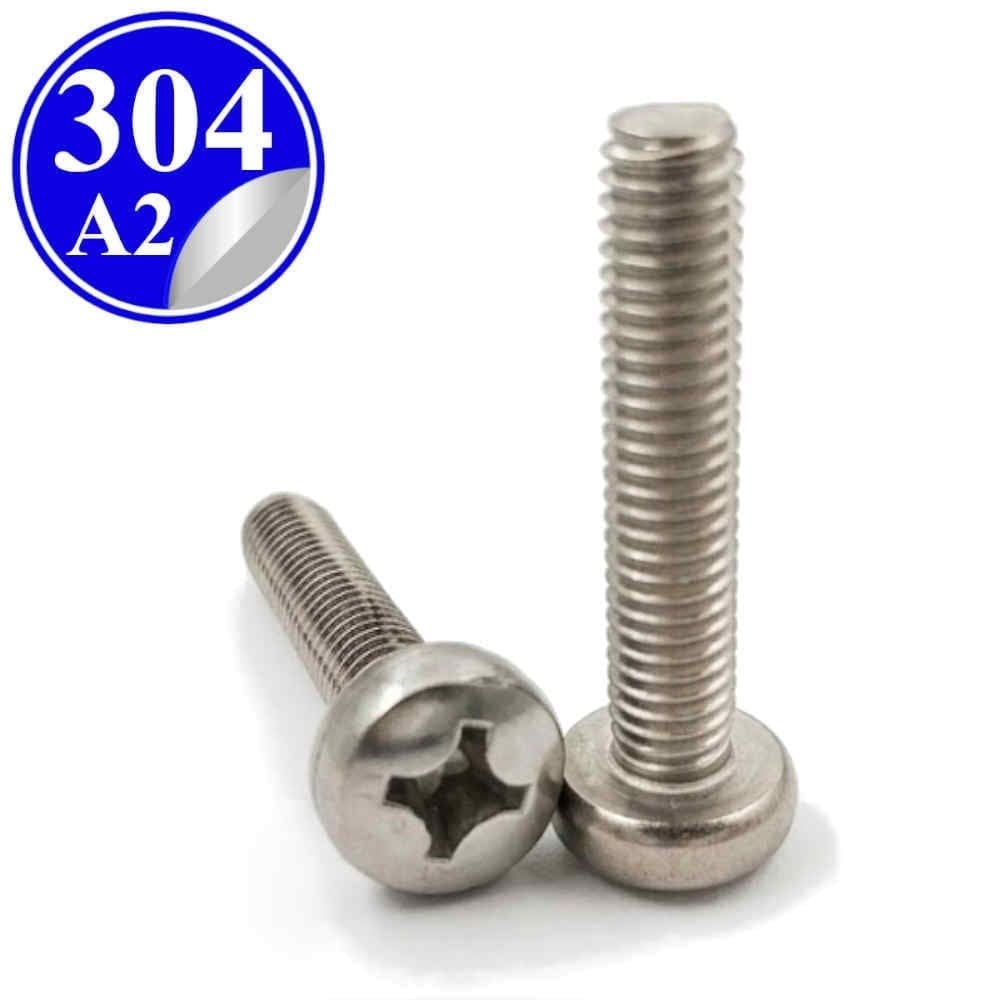

Paslanmaz Çelik (İnox) 304 Kalite (A2-70) Yıldız Silindir Başlı (YSB) Cıvata
Tatlı suya, neme ve gıda maddelerine karşı yüksek korozyon direncine sahip 304 kalite (A2-70) paslanmaz çelikten üretilmiştir. Geniş kafa temas yüzeyi ile sıkılan parçaya basma kuvvetinin eşit dağıtılması istenen gıda, ilaç, elektrik-elektronik, dekorasyon, mobilya, otomotiv ve makine imalat kollarında güvenle kullanılmaktadır.
Kaynak işlemine oldukça elverişli olan Paslanmaz 304 kalite ürünleriniz için uygun elektrot ve kaynak teli gereksinimlerinizi ya da kesme diski, çapak alma diski aşındırıcıları ile paslanmaz boyası ve yüzey temizleyici ürünlerini sitemizin Hırdavat kategorisinden tedarik edebilirsiniz.
Diğer krom cıvata çeşitleri ve somun, rondela (pul), gijon (tij), vida, perçin, setskur, segman çeşitlerimize Cıvata Somun sayfamızdan ulaşabilirsiniz.
- ÇOK AL AZ ÖDE: Paslanmaz Cıvata Somun kategorisinde %30'a varan indirimli fiyat avantajı.
- ÜCRETSİZ KARGO: Sepetinizin 3000 TL ve üzerinde olması durumunda Türkiye'nin her noktasına adrese teslim kargo bedava.
- BİLGİLENDİRME: 304 Kalite krom A2 yıldız silindir başlı (YSB) cıvatalar (DIN 7985), boyutlarına bağlı olarak tam diş (tam paso) üretilmektedir. Belirtilen teknik ölçüler bilgilendirme maksatlıdır.
- SERTİFİKA: Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edebilirsiniz.
Sitemizde henüz yer almayan ürünler ve B2B toptan paslanmaz bağlantı elemanları alımlarınız için lütfen [email protected] adresine e-posta gönderiniz.
🔒 256-Bit SSL
Güvenli Ödeme
📦 Stoktan Kargo
Hızlı Gönderim
🛡️ Uluslararası Norm
Sertifikalı Ürün
🔄 Kolay İade
Koşulsuz Değişim
| PASLANMAZ ÇELİK (İNOX) 304 KALİTE (A2) YILDIZ SİLİNDİR BAŞLI (YSB) CIVATA TEMEL TERİMLERİ |
| KALİTE SINIFI (EŞDEĞERLER) |
- A2-70 (A2=304 Kalite cıvata grubu ISO 3506-1 normu - 70= Asgari 700 MPa Çekme Mukavemeti)
- AISI 304 (Amerikan Normu) ASTM A276 / A240 Uyumlu
- EN 1.4301 (Avrupa Normu)
- 06Cr19Ni10 / 0Cr18Ni9 (Çin Normu)
- 08Kh18N10 (Rusya Normu)
|
| BOYUTSAL STANDART |
|
| KULLANIM SICAKLIK ARALIĞI |
-196°C ile +300°C arası (Yük kısıtlaması olmaksızın) |
| GTİP KODU |
7318.15.52.00.00 |
Kaynak: ISO 3506-1 (Mekanik Sınıflandırma), T.C. Ticaret Bakanlığı Resmî Gazete (İGTC Fasıl 73 Sınıflandırma Cetveli).
💡 Önemli Boyutsal Bilgi: Silindir / Tava başlı cıvatalarda boy ölçüsüne (L) kafa yüksekliği DAHİL DEĞİLDİR; boy ölçümü kafa altından uç noktaya kadar yapılır.

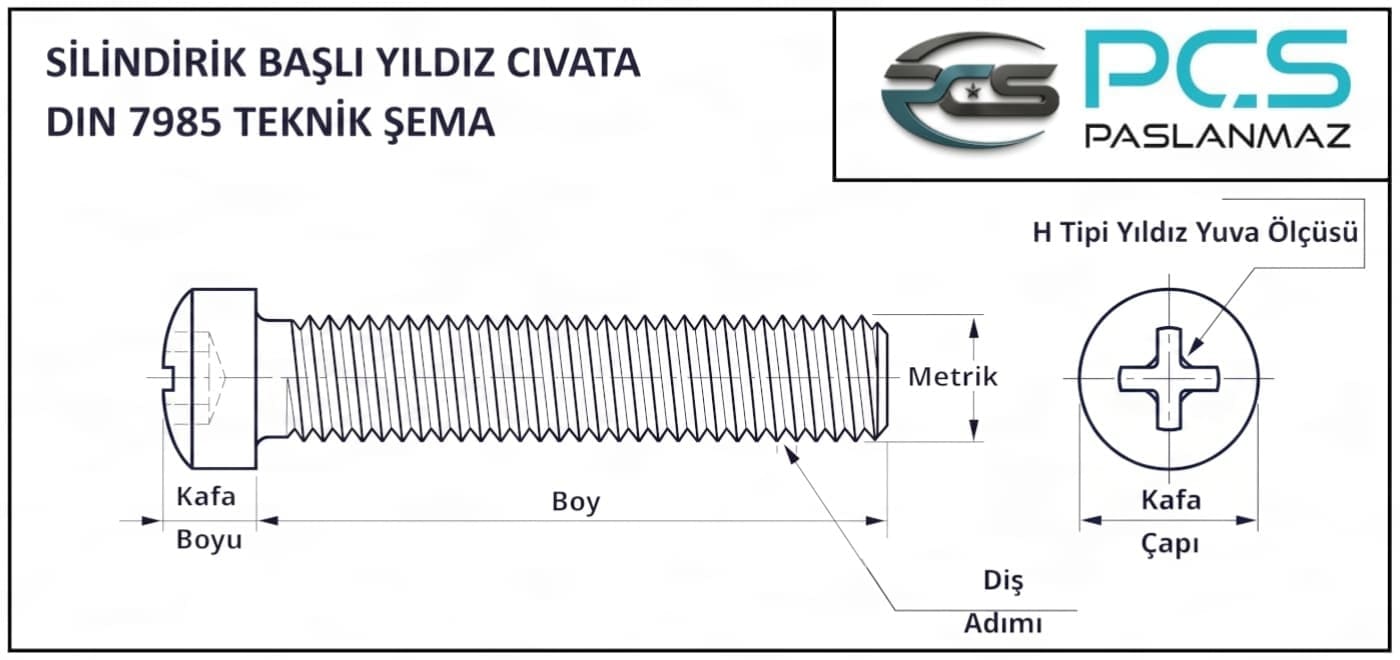

| DIN 7985 YILDIZ SİLİNDİR BAŞLI (YSB) CİVATA TEKNİK ÖLÇÜLERİ (mm) |
| Metrik Ölçü (d) |
Diş Adımı (Hatve - P) |
Yıldız Sürücü Tipi (PH) |
Kafa Çapı (dk) |
Kafa Yüksekliği (k) |
| M2 |
0.40 |
PH1 |
4.00 |
1.60 |
| M2.5 |
0.45 |
PH1 |
5.00 |
2.00 |
| M3 |
0.50 |
PH1 |
6.00 |
2.40 |
| M4 |
0.70 |
PH2 |
8.00 |
3.10 |
| M5 |
0.80 |
PH2 |
10.00 |
3.80 |
| M6 |
1.00 |
PH3 |
12.00 |
4.60 |
| M8 |
1.25 |
PH4 |
16.00 |
6.00 |
| M10 |
1.50 |
PH4 |
20.00 |
7.50 |
| ⚠️ DIN 7985 / ISO 7045 STANDARDI M10 ÜZERİ EBATLARDA YILDIZ SÜRÜCÜ TORK SINIRLAMASI NEDENİYLE ÜRETİLMEMEKTE OLUP AKADEMİK VE TİCARİ KAPSAM DIŞIDIR. |
Kaynak: Deutsches Institut für Normung, DIN 7985 / ISO 7045 (Cross recessed pan head screws).
⚠️ MÜHENDİSLİK VE TASARIM UYARISI (ISO 3506-1):
Yıldız silindir başlı cıvatalar (DIN 7985 / ISO 7045), düz kafa altı oturma yüzeyi sayesinde montaj yapılan malzemeye mukavemeti eşit dağıtır ve havşa açma gereksinimini ortadan kaldırır. Ancak yıldız (PH) yuvası yüksek torklarda tornavida ucunun yuvadan kaymasına (*cam-out*) neden olabileceğinden, montaj esnasında uygun torna ucu seçilmeli ve tork kontrollü sıkma yapılmalıdır.
| DIN 7985 A2-70 YILDIZ SİLİNDİR BAŞLI CİVATA MEKANİK DAYANIMLARI (YÜK ANALİZİ) |
| Ölçü |
Statik Güvenli Yük
(SF = 3.0 / Sabit Yükler) |
Hareketli Güvenli Yük
(SF = 5.0 / Titreşimli) |
Akma Sınırı (Rp 0.2)
(Kalıcı Deformasyon) |
Kopma Sınırı (Rm)
(Tam Mukavemet A2-70) |
| M2 |
49 Kg |
30 Kg |
95 Kg |
148 Kg |
| M2.5 |
81 Kg |
48 Kg |
156 Kg |
242 Kg |
| M3 |
120 Kg |
72 Kg |
231 Kg |
359 Kg |
| M4 |
209 Kg |
125 Kg |
403 Kg |
627 Kg |
| M5 |
338 Kg |
203 Kg |
652 Kg |
1014 Kg |
| M6 |
478 Kg |
287 Kg |
922 Kg |
1435 Kg |
| M8 |
871 Kg |
523 Kg |
1679 Kg |
2613 Kg |
| M10 |
1380 Kg |
828 Kg |
2661 Kg |
4140 Kg |
Kaynak: ISO 3506-1 (Mekanik Mukavemet Formülleri, Soğuk Şekillendirilmiş Cıvata Dayanımları) ve VDI 2230 Mühendislik Yönergeleri.
🚨 ÇOK ÖNEMLİ İŞ GÜVENLİĞİ VE TEDARİK NOTU:
Yüksek tork aktarımı ve ağır mekanik yük gerektiren endüstriyel bağlantılarda DIN 7985 yıldız silindir başlı cıvataların kullanılması tornavida yuvasının sıyırma (*cam-out*) riski nedeniyle dikkatle değerlendirilmelidir. Çok yüksek torklu silindir başlı bağlantılarda derin alyan yuvasına sahip DIN 912 Alyan Silindir Başlı (Imbus) Cıvatalar veya yüksek mukavemetli DIN 933 Altıköşe Başlı Cıvatalar tercih edilmelidir.
| KİMYASAL DAYANIM ÖRNEKLERİ |
| Kimyasal Türü |
AISI 304 Dayanımı |
Gündelik Örnekler |
| Asetik Asit |
Mükemmel ★★★★★ |
Sirke |
| Sitrik Asit |
Mükemmel ★★★★★ |
Limon suyu, gıda koruyucuları |
| Sodyum Klorür |
Sınırlı / Orta ★★ |
Sofra tuzu, deniz suyu (Sürekli temas için 316 önerilir) |
| Laktik Asit |
Mükemmel ★★★★★ |
Yoğurt, ayran, ekşimiş süt |
| Sodyum Hidroksit |
Mükemmel ★★★★★ |
Lavabo açıcılar, katı sabunlar |
| Fosforik Asit |
İyi (Oda Sıc.) ★★★ |
Kolalı içecekler, pas sökücü |
| Amonyak |
Mükemmel ★★★★★ |
Cam silme suyu, saç boyaları |
| Etil Alkol |
Mükemmel ★★★★★ |
Kolonya, el dezenfektanları |
| Aseton |
Mükemmel ★★★★★ |
Oje çıkarıcılar |
| Tartarik Asit |
Mükemmel ★★★★★ |
Kabartma tozu, şarap |
| Nitrik Asit |
Çok İyi ★★★★ |
Tarım gübreleri, kezzap |
| Formik Asit |
İyi ★★★ |
Kireç sökücü sıvılar |
| Oksalik Asit |
Sınırlı / Orta ★★ |
Ahşap beyazlatıcılar |
| Magnezyum Sülfat |
Mükemmel ★★★★★ |
Banyo tuzları |
| Potasyum Hidroksit |
Mükemmel ★★★★★ |
Arap sabunu, piller |
| Metanol |
Mükemmel ★★★★★ |
Antifriz, oto cam suları |
| Benzen |
Mükemmel ★★★★★ |
Benzin |
| Sülfürik Asit |
Sınırlı ★★ |
Akü asidi |
| Sodyum Hipoklorit |
Zayıf ★ |
Çamaşır suyu |
| Hidroklorik Asit |
Çok Zayıf |
Tuz ruhu |
Kaynak: AMPP (NACE/SSPC) Normları, ASM International Korozyon Dayanımı Veri Tabanı.
| MEKANİK ÖZELLİKLER |
| Malzeme Sertliği |
200 - 300 HV (90 - 100 HRB) |
| Akma Sınırı (Rp 0.2) |
450 MPa (~1 cm² için 4588 Kg) |
| Kopma Mukavemeti (Rm) |
700 MPa (~1 cm² için 7138 Kg) |
| Uzama (A2-70) |
Maksimum %20 |
| Çalışma Sıcaklığı (Yüklü) |
Maks. 300 °C (Sonrası sünme başlar) |
| Azami Sıcaklık (Yüksüz) |
850 °C (Sürekli) / 870 °C (Kesintili) |
| Erime Sıcaklığı |
1400 - 1450 °C |
Kaynak: ISO 3506-1 (Mekanik Özellikler).
| KİMYASAL BİLEŞENLER |
| Krom (Cr) |
%17.50 - 19.50 |
| Nikel (Ni) |
%8.00 - 10.50 |
| Manganez (Mn) |
Maksimum %2.00 |
| Karbon (C) |
Maksimum %0.07 |
| Silisyum (Si) |
Maksimum %1.00 |
| Kükürt (S) |
Maksimum %0.030 |
| Fosfor (P) |
Maksimum %0.045 |
Kaynak: ASTM A276 / EN 10088-3 (Kimyasal Kompozisyon Sınırları).
| ÖZET VE KULLANIM ALANLARI |
| Paslanmaz Çelik 304 Kalite (A2-70), korozyon direnci, yüksek şekillendirilebilirliği ve estetik görünümü ile endüstriyel bağlantı elemanlarında en çok tercih edilen östenitik alaşımdır. Yıldız silindir kafa geometrisi sayesinde monte edildiği yüzeye yüksek ve düzgün bir sıkma kuvveti aktarır. Klorlu veya yoğun deniz suyu ortamlarında kullanıma uygun değildir; fakat atmosferik şartlara, neme ve tatlı suya karşı korozyon direnci son derece yüksektir. |
| KULLANIM ALANLARI |
- Elektrik, elektronik pano montajları ve cihaz gövdeleri
- Endüstriyel mutfak ekipmanları ve gıda işleme makine kapakları
- Mimari dekorasyon, ahşap-metal birleşimleri ve bağlantı braketleri
- Beyaz eşya, küçük ev aletleri ve iklimlendirme üniteleri
- Otomotiv iç aksam ve alt sistem sabitleme noktaları
|
| SERTİFİKASYON |
Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edilebilir. Kutu bazlı olarak alınmayan açık ürünler ve satışı yapılmamış ürünler için kesinlikle sertifikasyon yapılmamaktadır. |
📚 Veri Kaynakları ve Akademik Referanslar
Sayfamızda sunulan teknik ölçüler, yük limitleri ve kimyasal dayanım verileri aşağıdaki uluslararası standartlara ve resmi mevzuata dayanmaktadır:
- DIN 7985 / ISO 7045 Boyutsal Veriler: Deutsches Institut für Normung (DIN). DIN 7985 Cross recessed pan head screws. (Yıldız silindir / tava başlı makine cıvataları boyutsal standardı).
- Mekanik Özellikler ve Yük Kapasiteleri: International Organization for Standardization (ISO). (2020). ISO 3506-1:2020, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners - Part 1: Bolts, screws and studs.
- Kimyasal Dayanım ve Malzeme Davranışı: Davis, J. R. (Ed.). (1994). ASM Specialty Handbook: Stainless Steels. ASM International. (AISI 304 / EN 1.4301 / EN 10088-3 korozyon direnci rehberi).
- Gümrük ve Tarife Mevzuatı: T.C. Ticaret Bakanlığı & T.C. Resmî Gazete. (30 Aralık 2024). İstatistik Pozisyonlarına Bölünmüş Türk Gümrük Tarife Cetveli (Karar Sayısı: 9376), Fasıl 7318.15.52.00.00.
