💡 Ölçü Seçimi: Paslanmaz Çelik 304 Kalite (Inox) Aybolt (Eye Bolt) Mapa Cıvata fiyat ve ölçülerini görebilmek için yukarıdan METRİK ve BOY ölçüsü seçiniz.

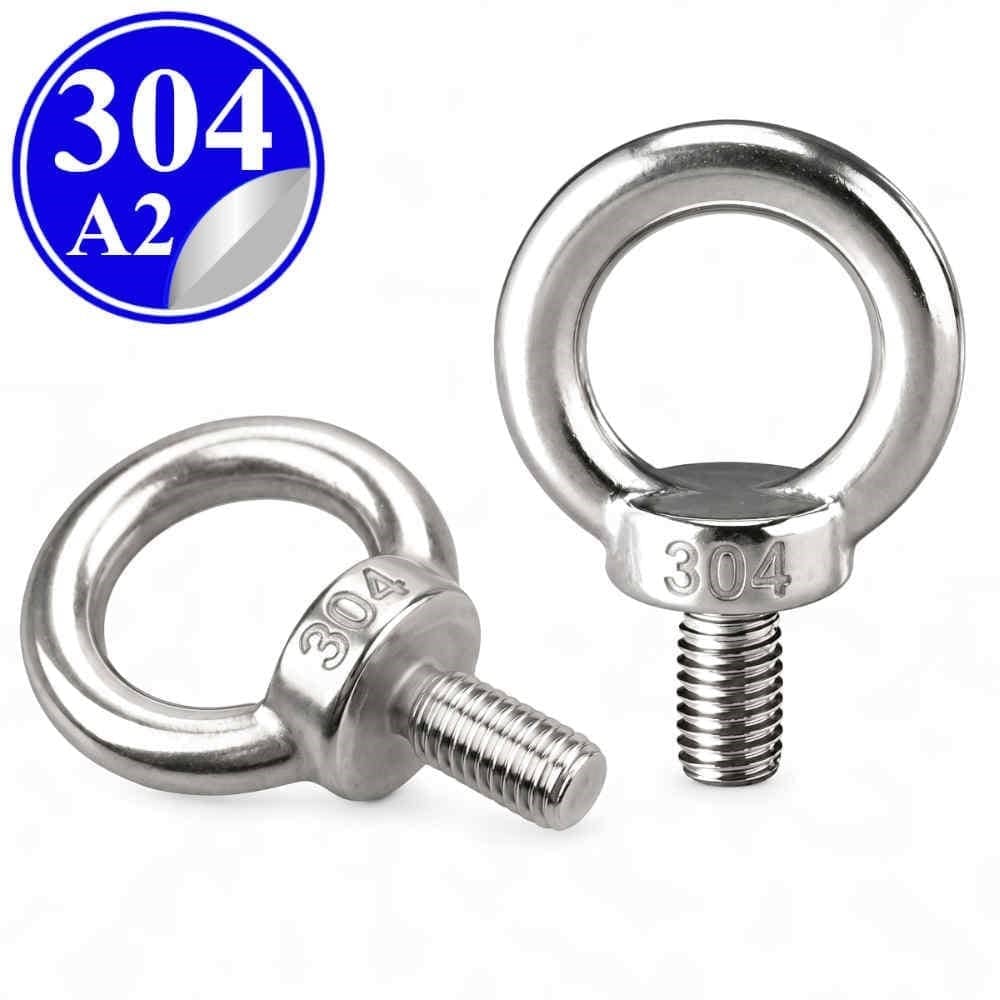

Paslanmaz Çelik 304 Kalite (İnox A2) Aybolt Mapa Cıvata (Kaldırma Cıvatası)
Dünya çapında en yaygın kullanılan paslanmaz çelik türü olan 304 kalite (A2) paslanmaz çelikten üretilmiştir. Gıda endüstrisi, iç mekan donanımları, tatlı su uygulamaları, mimari projeler, makine imalatı ve genel endüstriyel alanlarda güvenle kullanabilirsiniz.
Kaynak işlemine elverişli olan 304 kalite ürünleriniz için uygun (308L) elektrot, kaynak teli veya kesme diski gibi aşındırıcı ihtiyaçlarınızı sitemizin Hırdavat kategorisinden tedarik edebilirsiniz.
Eğer deniz suyu (marin), ağır klor veya asidik ortamlarda çalışacaksanız, sitemizdeki 316 Kalite (A4) Mapa Cıvataları tercih etmenizi önemle tavsiye ederiz.
⚠️ Montaj Uyarısı: Aybolt, taban yüzeyi tam oturana kadar sıkılmalı; halka daima yük yönüyle aynı düzlemde kalacak şekilde konumlandırılmalıdır. Yanlış oturma veya halka düzlemine dik (90°) yükleme, DIN 580 kapsamı dışındadır ve kırılma riski taşır.
- ÇOK AL AZ ÖDE: Paslanmaz Cıvata Somun kategorisinde %30'a varan indirimli fiyat avantajı.
- ÜCRETSİZ KARGO: Sepetinizin 3000 TL ve üzerinde olması durumunda Türkiye'nin her noktasına adrese teslim kargo bedava.
- BİLGİLENDİRME: Sitemizde belirtilen ölçüler bilgilendirme maksatlıdır, DIN 580 uluslararası tolerans sınırları içerisinde küçük farklılıklar gösterebilir.
- SERTİFİKA: Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edebilirsiniz.
Henüz sitemizde yayınlanmayan ürünler ve B2B toptan paslanmaz çelik ürün alımlarınız için lütfen [email protected] adresine e-posta gönderiniz.
🔒 256-Bit SSL
Güvenli Ödeme
📦 Stoktan Kargo
Hızlı Gönderim
🛡️ Uluslararası Norm
Sertifikalı Ürün
🔄 Kolay İade
Koşulsuz Değişim
| PASLANMAZ ÇELİK (İNOX) 304 KALİTE (A2) AYBOLT MAPA (KALDIRMA CIVATASI) TEMEL TERİMLERİ |
| KALİTE SINIFI (EŞDEĞERLER) |
- A2-70 (A2=304 Kalite cıvata grubu ürünlerin ISO 3506-1 kalite kodu - 70= Sertlik değeri)
- AISI 304 (Amerikan Normu)ASTM A276 / A193 Uyumlu
- EN 1.4301 (Avrupa Normu)
- 06Cr19Ni10 / 0Cr18Ni9 (Çin Normu)
- 08Kh18N10 (Rusya Normu)
|
| BOYUTSAL STANDART |
|
| KULLANIM SICAKLIK ARALIĞI |
-20°C ile +200°C arası (Yük kısıtlaması olmaksızın) |
| GTİP KODU |
7318.13.00.00.00 |
Kaynak: ISO 3506-1 (Mekanik Sınıflandırma), WCO Armonize Sistem & İGTC Fasıl 73 Sınıflandırma Sistemi.
| DIN 580:2018-04 AYBOLT (EYE BOLT) MAPA CIVATA ÖLÇÜLERİ (mm) |
| Metrik (d1) |
Hatve |
Diş Boyu (l) |
Halka Dış (d3) |
Halka İç (d4) |
Kalınlık (e) |
Taban Çapı (d2) |
Taban Kalınlığı (k) |
Toplam Boy (h) |
| M6 |
1.00 |
13.00 |
36.00 |
20.00 |
6.00 |
20.00 |
8.00 |
36.00 |
| M8 |
1.25 |
13.00 |
36.00 |
20.00 |
6.00 |
20.00 |
8.00 |
36.00 |
| M10 |
1.50 |
17.00 |
45.00 |
25.00 |
8.00 |
25.00 |
10.00 |
45.00 |
| M12 |
1.75 |
20.50 |
54.00 |
30.00 |
10.00 |
30.00 |
12.00 |
53.00 |
M14*
DIN 580 Dışı Ara Ölçü |
2.00 |
27.00 |
63.00 |
35.00 |
12.00 |
35.00 |
14.00 |
62.00 |
| M16 |
2.00 |
27.00 |
63.00 |
35.00 |
12.00 |
35.00 |
14.00 |
62.00 |
M18*
DIN 580 Dışı Ara Ölçü |
2.50 |
30.00 |
72.00 |
40.00 |
14.00 |
40.00 |
16.00 |
71.00 |
| M20 |
2.50 |
30.00 |
72.00 |
40.00 |
14.00 |
40.00 |
16.00 |
71.00 |
M22*
DIN 580 Dışı Ara Ölçü |
2.50 |
36.00 |
90.00 |
50.00 |
18.00 |
50.00 |
20.00 |
90.00 |
| M24 |
3.00 |
36.00 |
90.00 |
50.00 |
18.00 |
50.00 |
20.00 |
90.00 |
M27*
DIN 580 Dışı Ara Ölçü |
3.00 |
45.00 |
108.00 |
60.00 |
22.00 |
65.00 |
24.00 |
109.00 |
| M30 |
3.50 |
45.00 |
108.00 |
60.00 |
22.00 |
65.00 |
24.00 |
109.00 |
M33*
DIN 580 Dışı Ara Ölçü |
3.50 |
54.00 |
126.00 |
70.00 |
26.00 |
75.00 |
28.00 |
128.00 |
| M36 |
4.00 |
54.00 |
126.00 |
70.00 |
26.00 |
75.00 |
28.00 |
128.00 |
M39*
DIN 580 Dışı Ara Ölçü |
4.00 |
63.00 |
144.00 |
80.00 |
30.00 |
85.00 |
32.00 |
147.00 |
| M42 |
4.50 |
63.00 |
144.00 |
80.00 |
30.00 |
85.00 |
32.00 |
147.00 |
M45*
DIN 580 Dışı Ara Ölçü |
4.50 |
68.00 |
166.00 |
90.00 |
35.00 |
100.00 |
38.00 |
168.00 |
| M48 |
5.00 |
68.00 |
166.00 |
90.00 |
35.00 |
100.00 |
38.00 |
168.00 |
M52*
DIN 580 Dışı Ara Ölçü |
5.00 |
78.00 |
184.00 |
100.00 |
38.00 |
110.00 |
42.00 |
187.00 |
| M56 |
5.50 |
78.00 |
184.00 |
100.00 |
38.00 |
110.00 |
42.00 |
187.00 |
M60*
DIN 580 Dışı Ara Ölçü |
5.50 |
90.00 |
206.00 |
110.00 |
42.00 |
120.00 |
48.00 |
208.00 |
| M64 |
6.00 |
90.00 |
206.00 |
110.00 |
42.00 |
120.00 |
48.00 |
208.00 |
Kaynak: Deutsches Institut für Normung, DIN 580:2018-04.
| DIN 580 MAPA CIVATA GÜVENLİ ÇALIŞMA YÜKÜ LİMİTLERİ (WLL - Kg) |
| Ölçü |
Eksenel Güvenli Yük (0°) |
Açılı Güvenli Yük (0°<β≤45°) |
Açılı Güvenli Yük (45°<β≤60°) |
| M6 |
75 Kg |
55 Kg |
38 Kg |
| M8 |
140 Kg |
100 Kg |
70 Kg |
| M10 |
230 Kg |
170 Kg |
115 Kg |
| M12 |
340 Kg |
240 Kg |
170 Kg |
| M14* |
490 Kg |
350 Kg |
245 Kg |
| M16 |
700 Kg |
500 Kg |
350 Kg |
| M18* |
850 Kg |
600 Kg |
425 Kg |
| M20 |
1200 Kg |
860 Kg |
600 Kg |
| M22* |
1400 Kg |
1000 Kg |
700 Kg |
| M24 |
1800 Kg |
1290 Kg |
900 Kg |
| M27* |
2100 Kg |
1500 Kg |
1050 Kg |
| M30 |
3200 Kg |
2300 Kg |
1600 Kg |
| M33* |
3200 Kg |
2300 Kg |
1600 Kg |
| M36 |
4600 Kg |
3300 Kg |
2300 Kg |
| M39* |
4600 Kg |
3300 Kg |
2300 Kg |
| M42 |
6300 Kg |
4500 Kg |
3150 Kg |
| M45* |
6300 Kg |
4500 Kg |
3150 Kg |
| M48 |
8600 Kg |
6100 Kg |
4300 Kg |
| M52* |
8600 Kg |
6100 Kg |
4300 Kg |
| M56 |
11500 Kg |
8200 Kg |
5750 Kg |
| M60* |
11500 Kg |
8200 Kg |
5750 Kg |
| M64 |
16000 Kg |
11000 Kg |
8000 Kg |
Kaynak: DIN 580:2018-04 Güvenli Çalışma Yükü (WLL) Limitleri.
💡 Mühendislik ve İş Güvenliği Notu: Mapa cıvatalarında (DIN 580) yük dayanımı, düz cıvataların (A2-70 vb.) diş kopma mukavemeti üzerinden hesaplanamaz. Mapanın zayıf noktası vidası değil, yüke maruz kalan halkasıdır. (*) İşaretli ölçüler DIN 580 ana standardında yer almayan ara ölçülerdir. Kritik kaldırma işlemlerinde mühendis onayı alınmalıdır.
ÖNEMLİ: DIN 580, yükün halka düzlemiyle aynı hizada olduğu ve şaft eksenine göre en fazla 60°'ye kadar açılı olduğu durumlar için değer verir. Halka düzlemine dik (90°) yükleme DIN 580 kapsamında değerlendirilmez; bu tip kullanım için 360° dönebilen fırdöndü (swivel) mapalar tercih edilmelidir.
| DIN 580 MİNİMUM KOPMA KUVVETİ (kN) — Güvenlik Payı Referansı |
| Ölçü |
Eksenel Yönde (kN) |
90° Yanal Çekme (kN) |
| M6 |
4.4 |
2.2 |
| M8 |
8.2 |
4.1 |
| M10 |
13.5 |
6.8 |
| M12 |
20 |
10 |
| M16 |
41.2 |
20.6 |
| M20 |
70.6 |
35.3 |
| M24 |
106 |
53 |
| M30 |
189 |
94.2 |
| M36 |
271 |
136 |
| M42 |
371 |
186 |
| M48 |
507 |
254 |
| M56 |
677 |
339 |
| M64 |
942 |
471 |
Kaynak: DIN 580 Minimum Kopma Kuvveti Değerleri.
| KİMYASAL DAYANIM ÖRNEKLERİ |
| Kimyasal Türü |
AISI 304 (A2) Dayanımı |
Gündelik Örnekler / Sektör |
| Sodyum Klorür |
Orta / Zayıf ⭐⭐ |
Deniz suyu, yoğun tuzlu ortamlar (Paslanma riski yüksek) |
| Asetik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Sirke, gıda asitleri ve işleme tesisleri |
| Sitrik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Limon suyu, meyve işleme ve gıda sanayisi |
| Sülfürik Asit |
Zayıf ⭐ |
Akü asidi (Çok hızlı korozyon yapar) |
| Laktik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Süt ürünleri tesisi, mandıralar, kozmetik |
| Sodyum Hidroksit |
Çok İyi ⭐⭐⭐⭐ |
Kostik, lavabo açıcı, sabun ve kağıt endüstrisi |
| Fosforik Asit |
İyi ⭐⭐⭐ |
Tarım gübreleri, metal yüzey işlemleri |
| Tartarik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Şarap üretimi, unlu mamuller endüstrisi |
| Nitrik Asit |
Çok İyi ⭐⭐⭐⭐ |
Suni gübre, endüstriyel metal temizlik |
| Formik Asit |
İyi / Orta ⭐⭐⭐ |
Deri işleme, tekstil boyama, dezenfektanlar |
| Oksalik Asit |
Zayıf / Orta ⭐⭐ |
Pas sökücüler, ahşap ağartıcılar (Sıcakta tavsiye edilmez) |
| Amonyak |
Mükemmel ⭐⭐⭐⭐⭐ |
Gübreler, evsel ve endüstriyel temizleyiciler |
| Etanol / Etil Alkol |
Mükemmel ⭐⭐⭐⭐⭐ |
Dezenfektanlar, kolonya, kozmetik sanayi |
| Aseton |
Mükemmel ⭐⭐⭐⭐⭐ |
Boya, vernik sökücüler, genel çözücüler |
| Magnezyum Sülfat |
Mükemmel ⭐⭐⭐⭐⭐ |
Epsom tuzu, gübre katkıları, banyo tuzları |
| Potasyum Hidroksit |
Çok İyi ⭐⭐⭐⭐ |
Sıvı sabun üretimi, alkalin piller |
| Metanol |
Mükemmel ⭐⭐⭐⭐⭐ |
Antifrizler, endüstriyel solventler |
| Benzen |
Mükemmel ⭐⭐⭐⭐⭐ |
Plastik, reçine ve sentetik lif üretimi |
| Sodyum Hipoklorit |
Zayıf ⭐ |
Çamaşır suyu, havuz kloru (304'e ciddi zarar verir) |
| Hidroklorik Asit |
Çok Zayıf |
Tuz ruhu, güçlü kireç çözücüler (Kesinlikle uzak tutulmalıdır) |
Kimyasal dayanım; konsantrasyon, sıcaklık ve temas süresine göre değişir. Kritik uygulamalar için malzeme mühendisine danışılması önerilir.
Kaynak: ASM International (Korozyon Dayanım Normları ve Metalürji El Kitabı).
| MEKANİK ÖZELLİKLER |
| Malzeme Sertliği |
200 - 300 HV (90 - 100 HRB) |
| Akma Sınırı (Nominal) |
450 MPa (~1 cm² için 4588 Kg) |
| Kopma Mukavemeti |
700 MPa (~1 cm² için 7138 Kg) |
| Uzama (A2-70) |
Minimum 0.4d (Örn: M10 ölçüsü kopmadan önce en az 4 mm esnemelidir) |
| Çalışma Sıcaklığı (Yüklü) |
Maks. 300 °C (Sonrası sünme başlar) |
| Azami Sıcaklık (Yüksüz) |
850 °C (Sürekli) / 870 °C (Kesintili) |
| Erime Sıcaklığı |
1400 - 1450 °C |
Kaynak: ISO 3506-1 (Mekanik Özellikler).
| KİMYASAL BİLEŞENLER |
| Krom (Cr) |
%18.00 - 20.00 |
| Nikel (Ni) |
%8.00 - 10.50 |
| Manganez (Mn) |
Maksimum %2.00 |
| Karbon (C) |
Maksimum %0.08 |
| Silisyum (Si) |
Maksimum %1.00 |
| Kükürt (S) |
Maksimum %0.030 |
| Fosfor (P) |
Maksimum %0.045 |
Kaynak: ASTM A276 / EN 10088-3 (Kimyasal Kompozisyon Sınırları).
