💡 Ölçü Seçimi: Paslanmaz Çelik 316 Kalite (Inox) Aybolt (Eye Bolt) Mapa Cıvata fiyat ve ölçülerini görebilmek için yukarıdan METRİK ve BOY ölçüsü seçiniz.

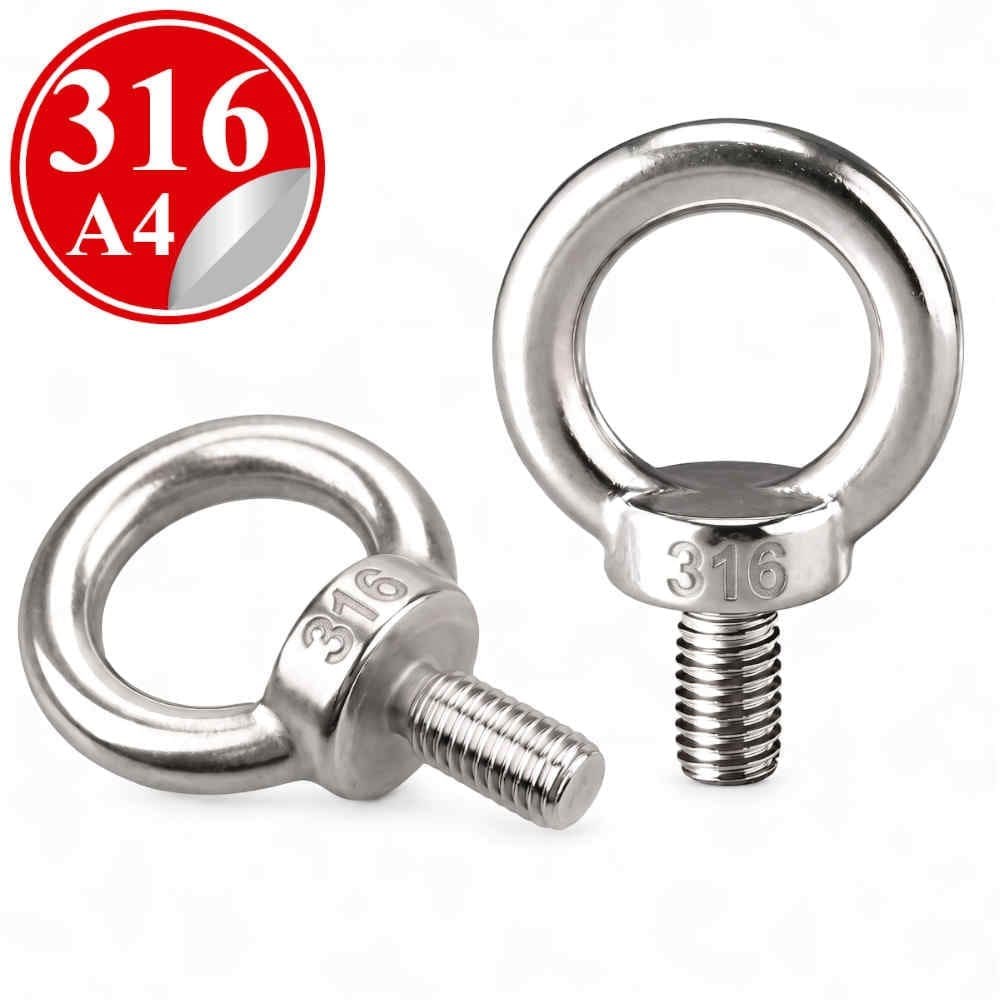

Paslanmaz Çelik 316 Kalite (İnox A4) Aybolt Mapa Cıvata (Kaldırma Cıvatası)
Ağır deniz şartlarına, klorlu ve asidik ortamlara karşı yüksek direnç gösteren 316 kalite (A4) paslanmaz çelikten üretilmiştir. Marin (denizcilik) uygulamaları, tersaneler, gıda ve ilaç sanayii, kimyasal depolar, arıtma tesisleri ve ağır endüstriyel kaldırma operasyonlarında yüksek korozyon direnciyle güvenle kullanabilirsiniz.
Kaynak işlemine elverişli olan 316 kalite ürünleriniz için uygun (316L) elektrot, kaynak teli veya kesme diski gibi aşındırıcı ihtiyaçlarınızı sitemizin Hırdavat kategorisinden tedarik edebilirsiniz.
Standart atmosferik ve tatlı su uygulamaları için daha ekonomik bir alternatif arıyorsanız, sitemizdeki 304 Kalite (A2) Mapa Cıvataları inceleyebilirsiniz.
⚠️ Montaj Uyarısı: Aybolt, taban yüzeyi tam oturana kadar sıkılmalı; halka daima yük yönüyle aynı düzlemde kalacak şekilde konumlandırılmalıdır. Yanlış oturma veya halka düzlemine dik (90°) yükleme, DIN 580 kapsamı dışındadır ve kırılma riski taşır.
- ÇOK AL AZ ÖDE: Paslanmaz Cıvata Somun kategorisinde %30'a varan indirimli fiyat avantajı.
- ÜCRETSİZ KARGO: Sepetinizin 3000 TL ve üzerinde olması durumunda Türkiye'nin her noktasına adrese teslim kargo bedava.
- BİLGİLENDİRME: Sitemizde belirtilen ölçüler bilgilendirme maksatlıdır, DIN 580 uluslararası tolerans sınırları içerisinde küçük farklılıklar gösterebilir.
- SERTİFİKA: Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edebilirsiniz.
Henüz sitemizde yayınlanmayan ürünler ve B2B toptan paslanmaz çelik ürün alımlarınız için lütfen [email protected] adresine e-posta gönderiniz.
🔒 256-Bit SSL
Güvenli Ödeme
📦 Stoktan Kargo
Hızlı Gönderim
🛡️ Uluslararası Norm
Sertifikalı Ürün
🔄 Kolay İade
Koşulsuz Değişim
| PASLANMAZ ÇELİK (İNOX) 316 KALİTE (A4) AYBOLT MAPA (KALDIRMA CIVATASI) TEMEL TERİMLERİ |
| KALİTE SINIFI (EŞDEĞERLER) |
- A4-70 (A4 = AISI 316 paslanmaz cıvata sınıfı, 70 = 700 MPa min. Çekme Mukavemeti - ISO 3506-1)
- AISI 316 (Amerikan Normu) / ASTM A276 - ASTM A193 Uyumlu
- EN 1.4401 / EN 1.4404 (Avrupa Normu)
- 06Cr17Ni12Mo2 / 0Cr17Ni12Mo2 (Çin Normu)
- 04Kh17N13M2 / 08Kh17N13M2 (Rusya Normu)
|
| BOYUTSAL STANDART |
|
| KULLANIM SICAKLIK ARALIĞI |
-20°C ile +200°C arası (Yük kısıtlaması olmaksızın) |
| GTİP KODU |
7318.13.00.00.00 |
Kaynak: ISO 3506-1 (Mekanik Sınıflandırma), WCO Armonize Sistem & İGTC Fasıl 73 Sınıflandırma Sistemi.

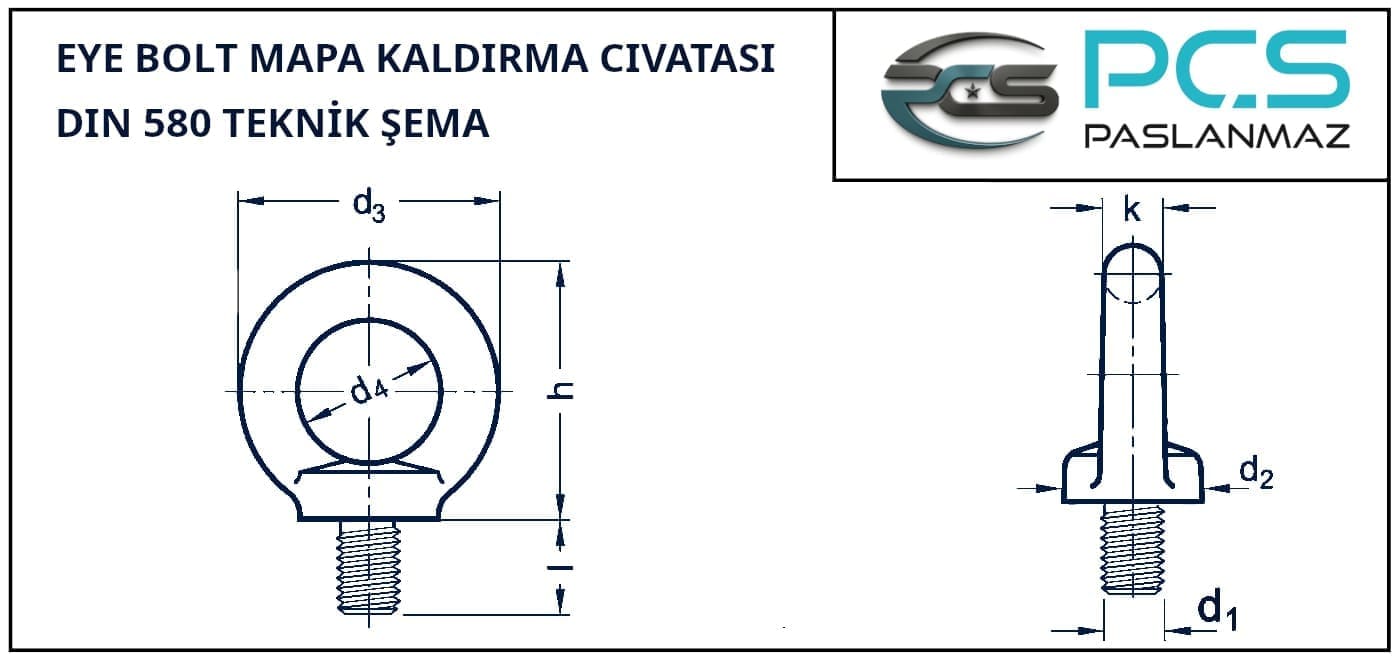

| DIN 580:2018-04 AYBOLT (EYE BOLT) MAPA CIVATA ÖLÇÜLERİ (mm) |
| Metrik (d1) |
Hatve |
Diş Boyu (l) |
Halka Dış (d3) |
Halka İç (d4) |
Kalınlık (e) |
Taban Çapı (d2) |
Taban Kalınlığı (k) |
Toplam Boy (h) |
| M6 |
1.00 |
13.00 |
36.00 |
20.00 |
6.00 |
20.00 |
8.00 |
36.00 |
| M8 |
1.25 |
13.00 |
36.00 |
20.00 |
6.00 |
20.00 |
8.00 |
36.00 |
| M10 |
1.50 |
17.00 |
45.00 |
25.00 |
8.00 |
25.00 |
10.00 |
45.00 |
| M12 |
1.75 |
20.50 |
54.00 |
30.00 |
10.00 |
30.00 |
12.00 |
53.00 |
M14*
DIN 580 Dışı Ara Ölçü |
2.00 |
27.00 |
63.00 |
35.00 |
12.00 |
35.00 |
14.00 |
62.00 |
| M16 |
2.00 |
27.00 |
63.00 |
35.00 |
12.00 |
35.00 |
14.00 |
62.00 |
M18*
DIN 580 Dışı Ara Ölçü |
2.50 |
30.00 |
72.00 |
40.00 |
14.00 |
40.00 |
16.00 |
71.00 |
| M20 |
2.50 |
30.00 |
72.00 |
40.00 |
14.00 |
40.00 |
16.00 |
71.00 |
M22*
DIN 580 Dışı Ara Ölçü |
2.50 |
36.00 |
90.00 |
50.00 |
18.00 |
50.00 |
20.00 |
90.00 |
| M24 |
3.00 |
36.00 |
90.00 |
50.00 |
18.00 |
50.00 |
20.00 |
90.00 |
M27*
DIN 580 Dışı Ara Ölçü |
3.00 |
45.00 |
108.00 |
60.00 |
22.00 |
65.00 |
24.00 |
109.00 |
| M30 |
3.50 |
45.00 |
108.00 |
60.00 |
22.00 |
65.00 |
24.00 |
109.00 |
M33*
DIN 580 Dışı Ara Ölçü |
3.50 |
54.00 |
126.00 |
70.00 |
26.00 |
75.00 |
28.00 |
128.00 |
| M36 |
4.00 |
54.00 |
126.00 |
70.00 |
26.00 |
75.00 |
28.00 |
128.00 |
M39*
DIN 580 Dışı Ara Ölçü |
4.00 |
63.00 |
144.00 |
80.00 |
30.00 |
85.00 |
32.00 |
147.00 |
| M42 |
4.50 |
63.00 |
144.00 |
80.00 |
30.00 |
85.00 |
32.00 |
147.00 |
M45*
DIN 580 Dışı Ara Ölçü |
4.50 |
68.00 |
166.00 |
90.00 |
35.00 |
100.00 |
38.00 |
168.00 |
| M48 |
5.00 |
68.00 |
166.00 |
90.00 |
35.00 |
100.00 |
38.00 |
168.00 |
M52*
DIN 580 Dışı Ara Ölçü |
5.00 |
78.00 |
184.00 |
100.00 |
38.00 |
110.00 |
42.00 |
187.00 |
| M56 |
5.50 |
78.00 |
184.00 |
100.00 |
38.00 |
110.00 |
42.00 |
187.00 |
M60*
DIN 580 Dışı Ara Ölçü |
5.50 |
90.00 |
206.00 |
110.00 |
42.00 |
120.00 |
48.00 |
208.00 |
| M64 |
6.00 |
90.00 |
206.00 |
110.00 |
42.00 |
120.00 |
48.00 |
208.00 |
Kaynak: Deutsches Institut für Normung, DIN 580:2018-04.
| DIN 580 MAPA CIVATA GÜVENLİ ÇALIŞMA YÜKÜ LİMİTLERİ (WLL - Kg) |
| Ölçü |
Eksenel Güvenli Yük (0°) |
Açılı Güvenli Yük (0°<β≤45°) |
Açılı Güvenli Yük (45°<β≤60°) |
| M6 |
75 Kg |
55 Kg |
38 Kg |
| M8 |
140 Kg |
100 Kg |
70 Kg |
| M10 |
230 Kg |
170 Kg |
115 Kg |
| M12 |
340 Kg |
240 Kg |
170 Kg |
| M14* |
490 Kg |
350 Kg |
245 Kg |
| M16 |
700 Kg |
500 Kg |
350 Kg |
| M18* |
850 Kg |
600 Kg |
425 Kg |
| M20 |
1200 Kg |
860 Kg |
600 Kg |
| M22* |
1400 Kg |
1000 Kg |
700 Kg |
| M24 |
1800 Kg |
1290 Kg |
900 Kg |
| M27* |
2100 Kg |
1500 Kg |
1050 Kg |
| M30 |
3200 Kg |
2300 Kg |
1600 Kg |
| M33* |
3200 Kg |
2300 Kg |
1600 Kg |
| M36 |
4600 Kg |
3300 Kg |
2300 Kg |
| M39* |
4600 Kg |
3300 Kg |
2300 Kg |
| M42 |
6300 Kg |
4500 Kg |
3150 Kg |
| M45* |
6300 Kg |
4500 Kg |
3150 Kg |
| M48 |
8600 Kg |
6100 Kg |
4300 Kg |
| M52* |
8600 Kg |
6100 Kg |
4300 Kg |
| M56 |
11500 Kg |
8200 Kg |
5750 Kg |
| M60* |
11500 Kg |
8200 Kg |
5750 Kg |
| M64 |
16000 Kg |
11000 Kg |
8000 Kg |
Kaynak: DIN 580:2018-04 Güvenli Çalışma Yükü (WLL) Limitleri.
💡 Mühendislik ve İş Güvenliği Notu: Mapa cıvatalarında (DIN 580) yük dayanımı, düz cıvataların (A4-70 / A2-70 vb.) diş kopma mukavemeti üzerinden hesaplanamaz. Mapanın zayıf noktası vidası değil, yüke maruz kalan halkasıdır. (*) İşaretli ölçüler DIN 580 ana standardında yer almayan ara ölçülerdir. Kritik kaldırma işlemlerinde mühendis onayı alınmalıdır.
ÖNEMLİ: DIN 580, yükün halka düzlemiyle aynı hizada olduğu ve şaft eksenine göre en fazla 60°'ye kadar açılı olduğu durumlar için değer verir. Halka düzlemine dik (90°) yükleme DIN 580 kapsamında değerlendirilmez; bu tip kullanım için 360° dönebilen fırdöndü (swivel) mapalar tercih edilmelidir.
| DIN 580 MİNİMUM KOPMA KUVVETİ (kN) — Güvenlik Payı Referansı |
| Ölçü |
Eksenel Yönde (kN) |
90° Yanal Çekme (kN) |
| M6 |
4.4 |
2.2 |
| M8 |
8.2 |
4.1 |
| M10 |
13.5 |
6.8 |
| M12 |
20 |
10 |
| M16 |
41.2 |
20.6 |
| M20 |
70.6 |
35.3 |
| M24 |
106 |
53 |
| M30 |
189 |
94.2 |
| M36 |
271 |
136 |
| M42 |
371 |
186 |
| M48 |
507 |
254 |
| M56 |
677 |
339 |
| M64 |
942 |
471 |
Kaynak: DIN 580 Minimum Kopma Kuvveti Değerleri.
| KİMYASAL DAYANIM ÖRNEKLERİ |
| Kimyasal Türü |
AISI 316 (A4) Dayanımı |
Gündelik Örnekler / Sektör |
| Sodyum Klorür |
Mükemmel ⭐⭐⭐⭐⭐ |
Deniz suyu, marin donanımları, tuzlu ortamlar |
| Asetik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Sirke, gıda asitleri ve işleme tesisleri |
| Sitrik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Limon suyu, koruyucular, gıda sanayisi |
| Sülfürik Asit |
Konsantrasyona Bağlı ⭐⭐ |
Akü asidi (Düşük konsantrasyonda iyi, yüksekte zayıf) |
| Laktik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Süt ve peynir endüstrisi, kozmetik |
| Sodyum Hidroksit |
Mükemmel ⭐⭐⭐⭐⭐ |
Kostik, lavabo açıcı, sabun ve kağıt fabrikaları |
| Fosforik Asit |
Çok İyi ⭐⭐⭐⭐ |
Endüstriyel pas sökücüler, tarım gübreleri |
| Tartarik Asit |
Mükemmel ⭐⭐⭐⭐⭐ |
Şarap üretimi, fırıncılık ve gıda katkıları |
| Nitrik Asit |
Çok İyi ⭐⭐⭐⭐ |
Suni gübre üretimi, patlayıcı sanayisi |
| Formik Asit |
İyi ⭐⭐⭐ |
Deri tabaklama, tekstil boyama işlemleri |
| Oksalik Asit |
İyi ⭐⭐⭐ |
Ahşap sanayi, tekstil ağartıcıları ve temizleyiciler |
| Amonyak |
Mükemmel ⭐⭐⭐⭐⭐ |
Gübreler, temizlik ürünleri sanayii |
| Etanol / Etil Alkol |
Mükemmel ⭐⭐⭐⭐⭐ |
Dezenfektanlar, kolonya, kozmetik sanayi |
| Aseton |
Mükemmel ⭐⭐⭐⭐⭐ |
Endüstriyel çözücüler, boya ve kozmetik (oje çıkarıcı) |
| Magnezyum Sülfat |
Mükemmel ⭐⭐⭐⭐⭐ |
Epsom tuzu, tarım, sağlık ve banyo ürünleri |
| Potasyum Hidroksit |
Mükemmel ⭐⭐⭐⭐⭐ |
Arap sabunu üretimi, pil ve batarya endüstrisi |
| Metanol |
Mükemmel ⭐⭐⭐⭐⭐ |
Antifrizler, endüstriyel çözücüler ve yakıtlar |
| Benzen |
Mükemmel ⭐⭐⭐⭐⭐ |
Petrokimya, sentetik kauçuk ve plastik sanayii |
| Sodyum Hipoklorit |
Zayıf ⭐ |
Çamaşır suyu, havuz kloru (Paslanma ve oyuk riski taşır) |
| Hidroklorik Asit |
Zayıf ⭐ |
Tuz ruhu (Kesinlikle uzak tutulmalıdır) |
Kimyasal dayanım; konsantrasyon, sıcaklık ve temas süresine göre değişir. Kritik uygulamalar için malzeme mühendisine danışılması önerilir.
*Kaynak: NACE / AMPP International, ASM Handbook.
| MEKANİK VE KULLANIM ÖZELLİKLERİ |
| SERTLİK |
Max. 300 HV |
| AKMA Sınırı (Kalıcı Şekil Bozma) |
450 MPa (Yaklaşık 1 cm² için 4588 Kg) |
| UZAMA (Kopmadan Önce) |
Minimum %40 (veya 0.4d) |
| KOPMA Sınırı |
700 MPa (Yaklaşık 1 cm² için 7138 Kg) |
| Güvenli Çalışma Sıcaklığı (Yük Altında) |
-20°C / +200°C |
| Azami Çalışma Sıcaklığı (Yüksüz) |
~870°C'ye kadar |
| Erime Sıcaklığı |
1370 - 1400°C |
| KİMYASAL BİLEŞENLER |
| KROM (Cr) |
%16.00 - 18.00 |
| NİKEL (Ni) |
%10.00 - 14.00 |
| MOLİBDEN (Mo) |
%2.00 - 3.00 |
| MANGANEZ (Mn) |
Maks. %2.00 |
| KARBON (C) |
Maks. %0.08 |
| SİLİSYUM (Si) |
Maks. %1.00 |
| KÜKÜRT (S) |
Maks. %0.030 |
| FOSFOR (P) |
Maks. %0.045 |
*Kaynak: EN 10088-3 ve ISO 3506-1 Paslanmaz Çelik Kimyasal ve Mekanik Normları.
| ÖZET VE KULLANIM ALANLARI |
- Paslanmaz Çelik 316 Kalite (A4), standart 304 kaliteye (A2) ek olarak %2 - %3 oranında "Molibden" elementi içerir. Bu sayede deniz suyu, klorit ve asidik ortamlarda oluşan oyuk (pitting) korozyonuna karşı mükemmel bir direnç gösterir. Fiyatı standart ürünlere göre daha yüksek olsa da zorlu marin ve endüstriyel şartlarda alternatifsizdir.
|
| KULLANIM ALANLARI |
- Tekne, Yat, Gemi ve Deniz araçları
- Tersane, İskele ve Liman donanımları
- Ağır kimya tesisleri ve Atık su arıtma sistemleri
- İlaç, kozmetik ve medikal cihaz üretim tesisleri
- Havuz donanımları ve Kimyasal Depo sistemleri
- Kimya sanayisinde asidik ortam bağlantı elemanları
|
| SERTİFİKASYON |
Koli bazlı alımlarda talep üzerine EN 10204 2.1 / 3.1 malzeme sertifikası temin edilebilir; Kutu bazlı olarak alınmayan açık ürünler ve satışı yapılmamış ürünler için kesinlikle sertifikasyon yapılmamaktadır. |
📚 Veri Kaynakları ve Akademik Referanslar
Sayfamızda sunulan teknik ölçüler, yük limitleri ve kimyasal dayanım verileri aşağıdaki uluslararası standartlara ve literatüre dayanmaktadır:
- DIN 580 Boyutsal, Kopma Kuvveti ve Yük Verileri: Deutsches Institut für Normung (DIN). (2018). DIN 580:2018-04, Eye bolts. Beuth Verlag GmbH. (Uluslararası kaldırma cıvataları mühendislik normu; -20°C / +200°C kullanım aralığı ve M8-M64 ölçü setleri bu revizyonla standartlaşmıştır).
- Mekanik Özellikler ve Kalite: International Organization for Standardization (ISO). (2020). ISO 3506-1:2020, Fasteners — Mechanical properties of corrosion-resistant stainless steel fasteners.
- Kimyasal Dayanım Verileri: Davis, J. R. (Ed.). (1994). ASM Specialty Handbook: Stainless Steels. ASM International. (AISI 316 / EN 1.4401 marin kalite korozyon direnci rehberi).
- Avrupa Hammadde Normları (EN): EN 10088-1 ve EN 10088-3 standartları kapsamında 1.4401 / 1.4404 (316 / 316L) kalite paslanmaz çelik kimyasal ve fiziksel şartnamelerine uygunluk.
- Amerikan Şartname Karşılıkları (ASTM): Müteahhitlik ve ağır sanayi projeleri şartnamelerinde aranan ASTM A276 (hammadde standartları) ve ASTM A193 (yüksek korozyon dirençli bağlantı elemanları) normlarının gereksinimlerini karşılayan B8M / 316 alaşım yapısı.
- Dış Ticaret ve GTİP Sınıflandırması: T.C. Resmî Gazete (30 Aralık 2024 / 32768 Mükerrer - Karar Sayısı: 9376). İstatistik Pozisyonlarına Bölünmüş Türk Gümrük Tarife Cetveli, Fasıl 73 (7318.13.00.00.00).
- Sertifikasyon: DIN EN 10204 — Metalik ürünler için malzeme muayene belgeleri türleri (2.1 / 3.1).
